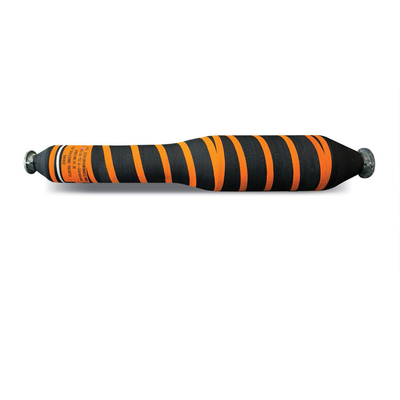

Węzeł gumowy STS wysokiego ciśnienia przeciw korozji elastyczny długa żywotność
Opis

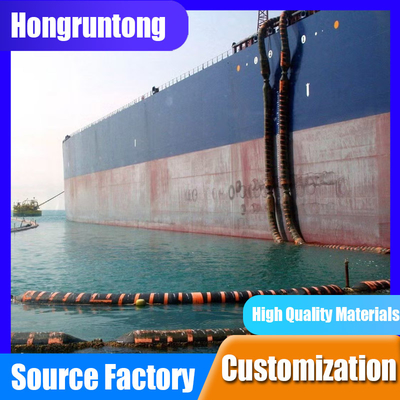

Kauczuk Rubber STS jest przeznaczony do operacji transferu płynów z statku na brzeg, gdzie bezpieczeństwo i niezawodność są kluczowe.w porównaniu z sztywnymi rurociągami przesyłowymi, te węże zapewniają lepszą elastyczność i absorpcję wstrząsówIch wytrzymały związek gumowy zapewnia trwałość w trudnych warunkach morskich, takich jak ekspozycja na promieniowanie UV, rozpylacze soli i obciążenie pokładu ściernym.
Badanie przypadku: Terminal naftowy w Singapurze
Terminal eksportowy ropy naftowej często miał przerwy z powodu utrzymania rurociągu i wycieków ze starymi węży z kompozytu.oszczędności szacowane na 250 USDPonadto przewyższająca elastyczność węzłów skróciła czas ładowania statków o 12%, bezpośrednio zwiększając przepustowość terminali.
Specyfikacje
| Materiał |
PTFE, galwanizowany drut stalowy, tkanina poliestrowa powlekana PVC |
| Nazwa produktu |
Węże STS |
| Wielkość |
HM-SH78 |
| Drut wewnętrzny |
Stali nierdzewnej 316 |
| Włókna |
Polyamid |
| Rzeźba |
Tkaniny poliamidowe, folie poliestrowe |
| Drut zewnętrzny |
Stali nierdzewnej 316 |
| Ciśnienie pracy |
10 bar do 21 bar |
| Maksymalna długość |
40 metrów |
| Próbka |
Dostępne |
| Czas dostawy |
Zazwyczaj 3-5 dni |
| Model |
Wymiary |
Ciśnienie pracy |
Wskaźnik bezpieczeństwa |
Promień gięcia |
Waga |
Długość |
| Zestaw |
[mm] |
[calowy] |
[bar] |
[psi] |
[kg] |
[m] |
| HM-SH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0.8 |
40 |
| HM-SH25 |
25 |
1 " |
16 |
230 |
6:1 |
100 |
1 |
40 |
| HM-SH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| HM-SH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| HM-SH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| HM-SH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| HM-SH80 |
80 |
3 cm |
16 |
230 |
6:1 |
260 |
4 |
40 |
| HM-SH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| HM-SH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| HM-SH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| HM-SH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| HM-SH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Uwaga: W zależności od wymogów można dostosować różne rozmiary. |
Cechy
Wysoka elastyczność
Kauczka zapewnia doskonałą elastyczność, absorbując obciążenia uderzeniowe spowodowane ruchem naczynia.
Przykład: Podczas silnych fal węża zgięwa się płynnie bez zakręcania się, zapewniając ciągły transfer płynu.
Wzmocnienie wielowarstwowe
Węże, wykonane z warstw wzmocnienia drutów włókienniczych i stalowych, mogą obsługiwać ciśnienie robocze SWL do 21 barów, co zapobiega wybrzuszeniu i pękaniu w przypadku dużych przepływów.
W porównaniu ze standardowymi węzłami gumy wzmocnione utrzymują kształt pod ciśnieniem nadciśnienia, zmniejszając ryzyko pęknięcia.
Związek antykorozyjny z gumy
Wewnętrzna wyściółka jest odporna na olej, rozpuszczalniki chemiczne i wchłanianie wody morskiej, co zapewnia minimalne degradację nawet podczas agresywnych przewozów ładunków.
Wartość: skraca cykle wymiany, zmniejszając koszty użytkowania przez cały okres użytkowania o 40% w porównaniu z tradycyjnymi węzłami.
Zwiększone powłoki ochronne
Powierzchnie zewnętrzne są oczyszczane stabilizatorami UV i powłokami antyabrzyjnymi, dzięki czemu są idealne do długotrwałego przechowywania na zewnątrz.
Zalety: W przeciwieństwie do tańszych, niepowleczonych węzłów, utrzymuje się w pełni nawet po długotrwałej ekspozycji na światło słoneczne.
Wnioski
Terminały naftowe i gazowe
Działanie: Łączy odbiornik statku z rurociągiem lądowym do ropy naftowej lub rafinowanej.
Uwaga bezpieczeństwa: Regularna kontrola zużycia w punktach sprzężenia jest kluczowa.
Tankowce chemiczne
Przed przeniesieniem operatorzy muszą zweryfikować zgodność chemiczną z podszewką wewnętrzną.
Pływające jednostki magazynowe (FSU)
Węże umożliwiają dynamiczne pozycjonowanie statków bez przerwy.
Bunkry awaryjne
Przenośny i szybki do rozmieszczenia podczas tankowania na morzu.
Dlaczego wybrać Hongruntong Marine?
Udowodniona inżynieria gumy
Dziesięciolecia wiedzy specjalistycznej w zakresie złożenia kauczuku marynarnego zapewniają wyższą odporność chemiczną i mechaniczną zatwierdzoną przez normy ISO i OCIMF.
Ścisła kontrola jakości
Przed dostarczeniem każdy wąż poddaje się badaniom hydrostatycznym i próżniowym.
Dostosowane wsparcie techniczne
Zaprojektujemy dostosowane do potrzeb długości, średnicy i końcówki węża, aby dopasować się do przepływu każdego z terminali.
Globalna sieć posprzedaży
Węże zapasowe i sprzęgle są zapisywane w regionalnych centrach, zapewniając szybką wymianę i minimalne przestoje dla naszych klientów.
Częste pytania
1P: Jakie jest maksymalne ciśnienie robocze węża STS z gumy?
Odp.: Standardowe modele działają do 21 barów. Na żądanie dostępne są wyższe wartości z wzmocnionymi warstwami.
2P: Jak przechowywać węże, gdy nie są używane?
Odpowiedź: Przechowywać w cieniu, w suchym miejscu, luźno zwinięte, bez ostrych zgięć.
3P: Czy można go używać w temperaturach poniżej zera?
Odpowiedź: Tak, w przypadku związków gumowych o niskiej temperaturze węzeł pozostaje elastyczny nawet do -30°C. W wersjach standardowych temperatura wynosi od -20°C do +80°C.
4P: Jakiej konserwacji wymaga się?
Odp.: Co kwartał sprawdzajcie sprzęgły, ścieranie pokrywy zewnętrznej i zużycie podszewki wewnętrznej, a jeśli wykryjecie pęknięcia, wybrzuszenia lub zmniejszony przepływ, zastępujcie je.
