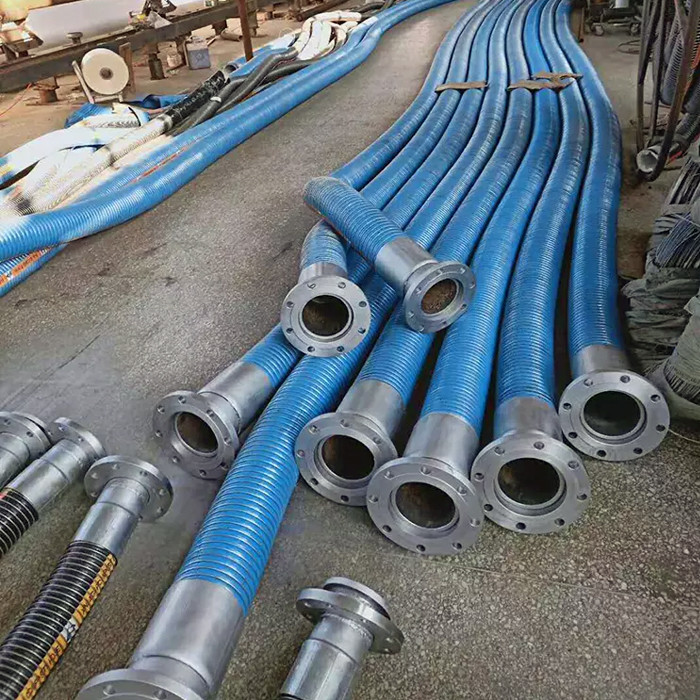

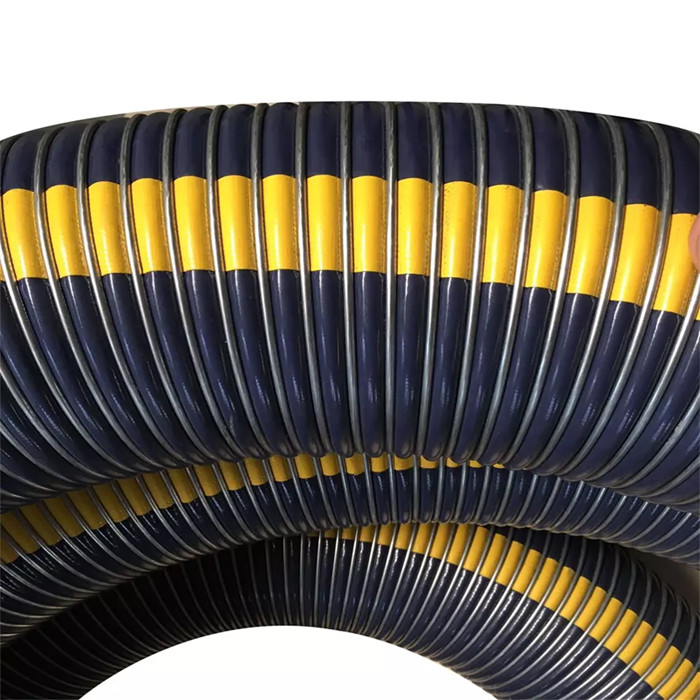

Wysokociśnieniowy wąż olejowy STS z certyfikatem EN13766 Elastyczny wąż kompozytowy z drutu stalowego
Opis
Niezawodne systemy przesyłowe są kluczowym elementem w rozwoju technologii pływającego LNG.Wielokompozytowy wąż STS może okazać się niezawodnym i opłacalnym rozwiązaniem.TNO, holenderska organizacja badań kontraktowych, przeprowadziła szeroko zakrojony program testów na wielokompozytowym wężu firmy Gutteling BV do przesyłu LNG ze statku na statek (STS).Zaowocowało to kwalifikacją węża zgodnie z normą EN1474-część 2.
Wąż kompozytowy STS to pierwszy produkt, który został zakwalifikowany zgodnie z nowym, międzynarodowym standardem.Program testowy przeprowadzono w ścisłej współpracy z Gutteling BV, EXMAR i DNV.Skupiono się na zachowaniu mechanicznym i przepływowym w warunkach otoczenia i kriogenicznych.Przekraczając wymagania normy EN1474, przeprowadzany jest wielopoziomowy program testowy, testowanych jest więcej próbek i stosowane są bardziej ekstremalne kombinacje obciążeń.Celem było dostarczenie zestawu danych, który umożliwia kwalifikację systemu przesyłowego zgodnie z normą EN1474-część 3.
Specyfikacje
| Materiał |
PTFE, ocynkowany drut stalowy, tkanina poliestrowa powlekana PVC |
| Nazwa produktu |
Wysokociśnieniowy wąż olejowy STS EN13766 Elastyczny przewód kompozytowy z certyfikatem EN13766 |
| Rozmiar |
DF-CH80 |
| Drut wewnętrzny |
Stal nierdzewna 316 |
| Podszewka |
Poliamid |
| Tusza |
Tkaniny poliamidowe, folie poliestrowe |
| Przewód zewnętrzny |
Stal nierdzewna 316 |
| Ciśnienie robocze |
10 bar do 21 bar |
| Maksymalna długość |
40 metrów |
| Próbka |
Do dyspozycji |
| Czas dostawy |
Zwykle 3-5 dni |
| Model |
Wymiary |
Ciśnienie robocze |
Współczynnik bezpieczeństwa |
Promień gięcia |
Waga |
Długość |
| Złożony |
[mm] |
[cal] |
[bar] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Uwaga: różne rozmiary można dostosować zgodnie z wymaganiami. |
Cechy
1. W pełni zgodny z EN13765 i 13766.
2. Bardzo elastyczny i mały promień gięcia.
3. Odporność na oleje chemiczne.
4. Opcjonalne złącze / kołnierz ze stali nierdzewnej / HDG.
Aplikacje
● Statek na statek i statek na brzeg
● Przesył LNG luzem
● Bunkrowanie LNG
● Nadaje się również do linii powrotu pary
● Tankowiec
Zalety

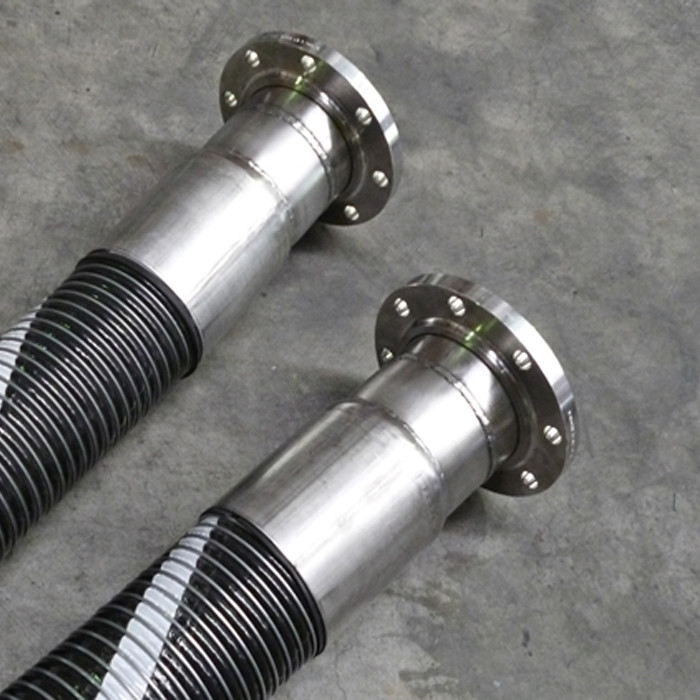

Zespoły węży
Ze względu na często niebezpieczny sposób transportu zaleca się, aby wąż kompozytowy był używany tylko z odpowiednio zamocowanymi złączkami.Węże kompozytowe są zwykle mocowane metodą biczowania drutu lub za pomocą zewnętrznego zaciskania.Wszystkie węże mają współczynnik bezpieczeństwa 6 do 1.
Testowanie
Wszystkie zespoły węży muszą być testowane ciśnieniowo hydrostatycznie do półtora raza maksymalnego zalecanego ciśnienia roboczego i testowane elektrycznie w celu potwierdzenia ciągłości zgodnie z:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402
Armatura

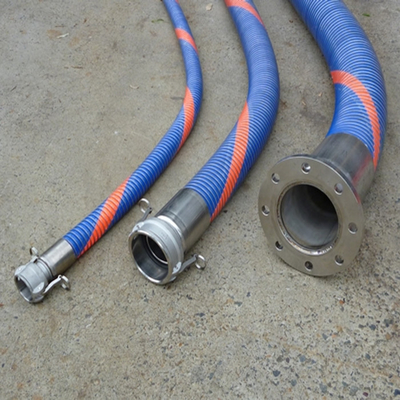

Możemy dostarczyć szeroką gamę okuć, takich jak zamki krzywkowe, złączki śrubowe, kołnierze itp.
Okucia materiałowe - stal nierdzewna, aluminium, niestandardowe.
