Wąż kompozytowy 15bar STS EN13766 Prowadnica 12" Drut stalowy Wzmocniony Ekologiczny olej opałowy
Opis
Systemy przesyłowe są kluczowym czynnikiem umożliwiającym pływanie LNG.Aby wyładować LNG na morzu, obecnie opracowywane są różne systemy przesyłu powietrznego i pływającego.Niektóre są oparte na technologii ramion załadowczych, inne na metalowej elastycznej rurze lub wielokompozytowym wężu STS.

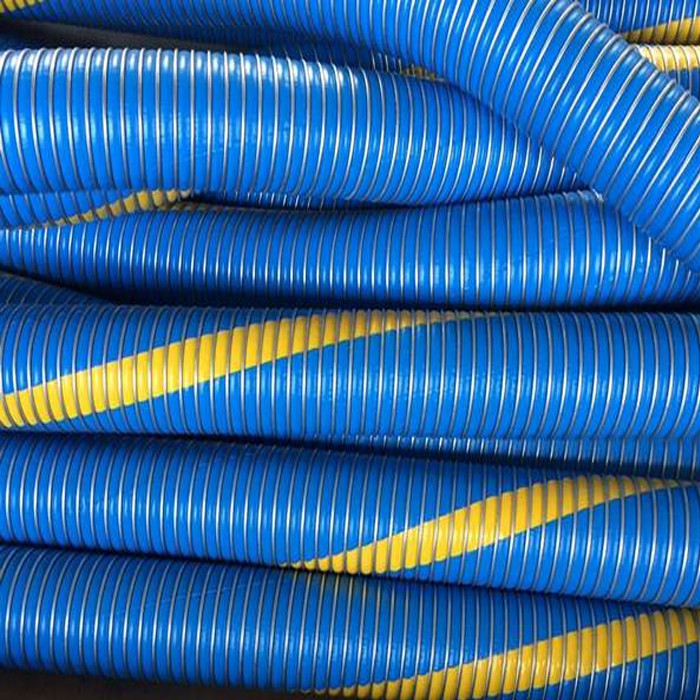

Wielokompozytowy wąż STS składa się ze spiralnych drutów, cienkich, nieprzepuszczalnych dla cieczy folii z materiałów polimerowych oraz warstw tkanin podobnych do materiałów polimerowych.W przypadku węży pływających wąż kompozytowy STS pokryty jest izolacją i polimerowym wężem zewnętrznym.Podobne węże kompozytowe są często używane do przesyłu w przemyśle naftowym i chemicznym.W związku z tym technologia węży kompozytowych STS nie jest nowa.Jednak wymagania niezawodności i bezpieczeństwa oraz kriogeniczna temperatura podczas pracy sprawiają, że wąż LNG jest klasą samą w sobie.
Specyfikacje
| Przedmiot |
Wąż kompozytowy 15bar STS EN13766 Prowadnica 12" Drut stalowy Wzmocniony Ekologiczny olej opałowy |
| Materiał |
Najwyższej jakości PTFE |
| Dostępny rozmiar |
Średnica: 32-800mm;Długość ≤40m |
| Ciśnienie robocze |
10-21 barów |
| Próżnia |
0,9 bara |
| Kolor |
Dostępny jest przezroczysty, czarny, biały, dowolny kolor pantone |
| Aplikacja |
Zasysanie i odprowadzanie oleju opałowego lub smarów w ciężarówkach lub osadów stałych |
| Normy |
EN13766 i EN13765 |
| Zakres temperatury |
-30 ℃ do + 100 ℃ |
| Współczynnik bezpieczeństwa |
6:1 |
|
Odporność chemiczna
|
Paliwo A: Brak pogorszenia |
| Olej 3: Bez pogorszenia |
| Olej smarujący: bez pogorszenia |
| Olej do cięcia: bez pogorszenia |
| Rozcieńczony HCL: Brak pogorszenia |
| Model |
Wymiary |
Ciśnienie robocze |
Współczynnik bezpieczeństwa |
Promień gięcia |
Waga |
Długość |
| Złożony |
[mm] |
[cal] |
[bar] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Uwaga: różne rozmiary można dostosować zgodnie z wymaganiami. |
Cechy
1. Dobra odporność na nadciśnienie i podciśnienie.
2. Funkcja wyładowań elektrostatycznych.
3. Może wytrzymać wysokie ciśnienie, jest odporny na zużycie.
4. Odporność na wysoką temperaturę.
5. Ma dobrą odporność na olej i odporność na korozję chemiczną.
6. Użyj powinowactwa jest silne, czuj się dobrze, nie przykleja się, jest kolorowe.
Aplikacje

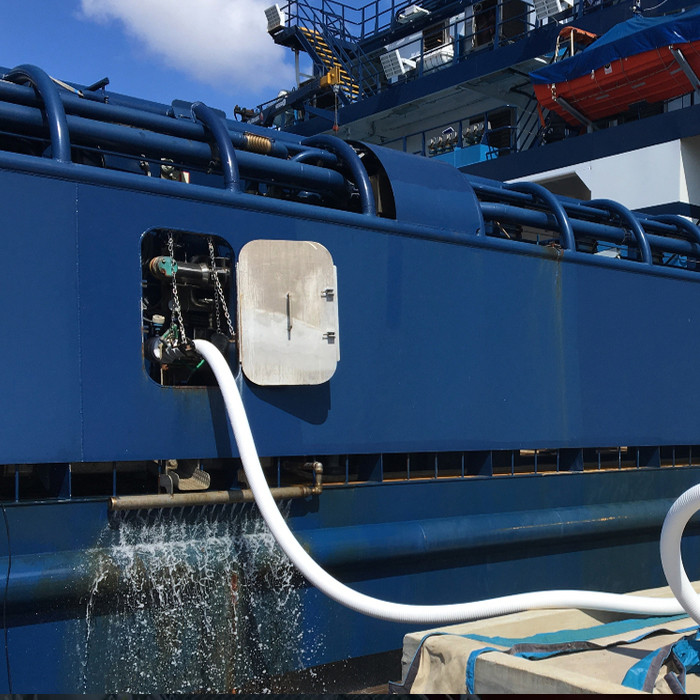

● Statek na statek i statek na brzeg
● Przesył LNG luzem
● Bunkrowanie LNG
● Nadaje się również do linii powrotu pary
● Tankowiec
Zalety

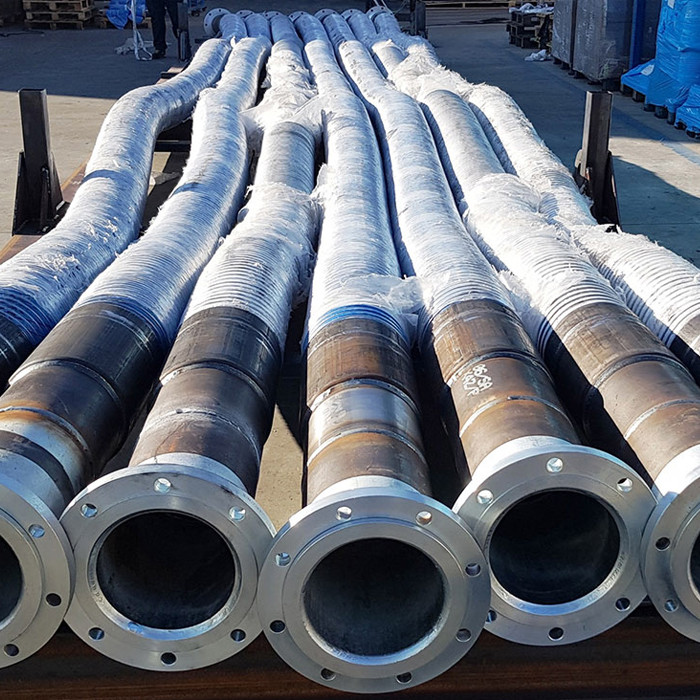

Zespoły węży
Ze względu na często niebezpieczny sposób transportu zaleca się, aby wąż kompozytowy był używany tylko z odpowiednio zamocowanymi złączkami.Węże kompozytowe są zwykle mocowane metodą biczowania drutu lub za pomocą zewnętrznego zaciskania.Wszystkie węże mają współczynnik bezpieczeństwa 6 do 1.
Testowanie
Wszystkie zespoły węży muszą być testowane ciśnieniowo hydrostatycznie do półtora raza maksymalnego zalecanego ciśnienia roboczego i testowane elektrycznie w celu potwierdzenia ciągłości zgodnie z:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

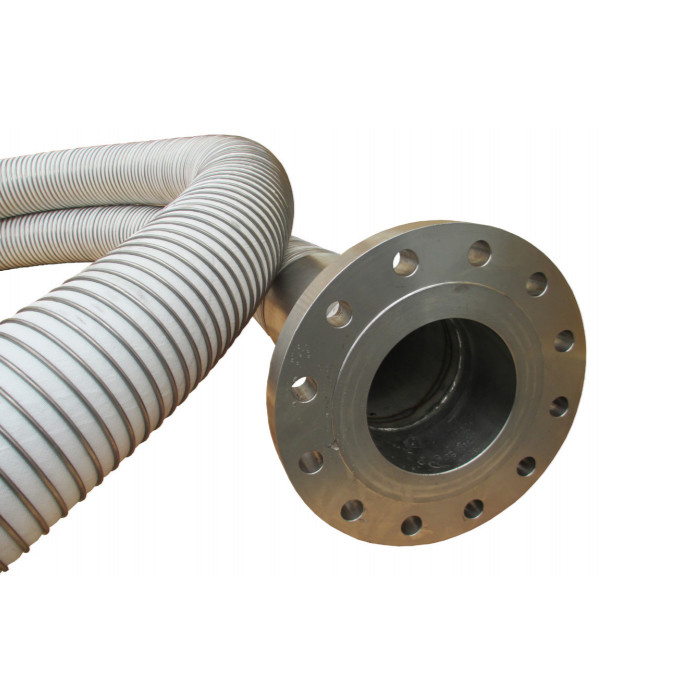

Armatura
Możemy dostarczyć szeroką gamę okuć, takich jak zamki krzywkowe, złączki śrubowe, kołnierze itp.
Okucia materiałowe - stal nierdzewna, aluminium, niestandardowe.
