PIANC Marine Dock Gumowy błotnik Hyper Omega Fender Trwały zderzak do cumowania
Opis

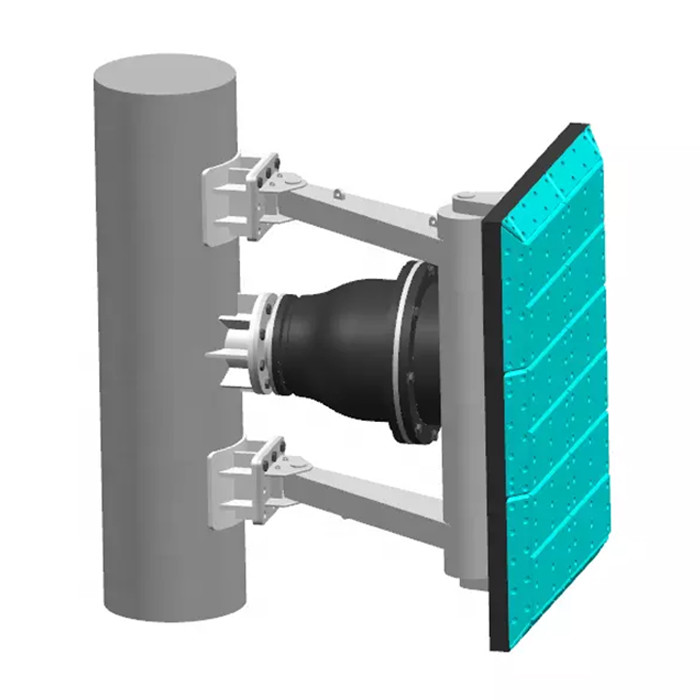

Błotniki Hyper omega są ulepszoną wersją błotnika typu komórkowego, który został niedawno wprowadzony i zalecany do wszystkich rodzajów zastosowań, w tym miejsc o dużej zmienności pływów.Ta zaawansowana funkcja mniejszych wysokości błotników poprawia możliwości przenoszenia materiałów przez żurawie okrętowe, co zmniejsza całkowity koszt projektu.Dzięki geometrycznemu kształtowi błotników może on bardziej odchylać się i amortyzować, co można osiągnąć stosując dwa identyczne błotniki stożkowe w układzie tył do tyłu.W celu rozłożenia siły reakcji, błotniki hyper omega są zazwyczaj wyposażone w duże panele błotników, które utrzymują niskie ciśnienie w kadłubie.Błotniki Hyper omega mają dobry stosunek absorpcji energii do siły reakcji;Zintegrowane i w pełni osadzone kołnierze błotników ułatwiają montaż i instalację;Dobra odporność na siły ścinające dzięki dużej średnicy kołnierzy błotników;Duży ślad błotnika z dobrym rozkładem sił może prowadzić do stosunkowo lekkiej konstrukcji panelu, gumowy błotnik hiper omega przyjmuje stożkową gumę ze stalową ramą na głowie.
Specyfikacje
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Grupa DockFender |
| Numer modelu | DF-HOF1000 |
| Nazwa produktu | PIANC Marine Dock Gumowy błotnik Hyper Omega Fender Trwały zderzak do cumowania |
| Materiał | Kauczuk naturalny o wysokiej wydajności |
| Gwarancja | 3 lata |
| Obsługa posprzedażna | Darmowe części zamienne |
| Kontrola jakości | PIANC, DNV |
| Norma bezpieczeństwa | ISO 9001 |
| Akcesoria | Śruba, nakrętka, podkładka |
| Kolor | Wymagania klientów |
| Wzrost | 500-1800 mm |
| Aplikacja | Port, dok, łódź |
| H | D | A | F | B | S | T | Mocowania |
| 350 | 570 | 510 | 330 | 275 | 27-32 | 22 | 4 x M20 |
| 400 | 600 | 540 | 340 | 260 | 30-40 | 22 | 4 x M24 |
| 500 | 750 | 675 | 425 | 325 | 30-40 | 22 | 4 x M24 |
| 600 | 900 | 810 | 510 | 390 | 30-40 | 27 | 6 x M30 |
| 700 | 1050 | 945 | 595 | 455 | 37-47 | 27 | 6 x M30 |
| 800 | 1200 | 1080 | 680 | 520 | 40-52 | 27 | 6 x M36 |
| 860 | 1290 | 1160 | 730 | 560 | 40-52 | 30 | 6 x M36 |
| 900 | 1350 | 1215 | 765 | 585 | 40-52 | 33 | 6 x M36 |
| 950 | 1425 | 1282 | 810 | 618 | 40-52 | 34 | 6 x M36 |
| 1000 | 1500 | 1350 | 850 | 650 | 50-65 | 35 | 6 x M42 |
| 1100 | 1650 | 1485 | 935 | 715 | 50-65 | 40 | 6 x M42 |
| 1150 | 1725 | 1550 | 980 | 750 | 50-65 | 40 | 6 x M42 |
| 1200 | 1800 | 1620 | 1020 | 780 | 50-65 | 42 | 8 x M42 |
| 1250 | 1875 | 1690 | 1060 | 810 | 50-65 | 44 | 8 x M42 |
| 1300 | 1950 | 1755 | 1105 | 845 | 65-80 | 46 | 8 x M48 |
| U00 | 2100 | 1890 | 1190 | 980 | 65-80 | 49 | 8 x M48 |
| 1450 | 2175 | 1960 | 1232 | 1035 | 65-80 | 51 | 8 x M48 |
| 1500 | 2250 | 2025 | 1275 | 1090 | 65-80 | 51 | 8 x M48 |
| 1600 | 2400 | 2160 | 1360 | 1200 | 65-80 | 58 | 8 x M48 |
| 1800 | 2700 | 2430 | 1530 | 1350 | 80-100 | 62 | 10 x M56 |
| 2000 | 3000 | 2700 | 1700 | 1500 | 80-100 | 62 | 10 x M56 |
Cechy
1. Sprawdzony projekt
2. Wysoka wydajność
3.Szeroki wybór rozmiarów
4. Dobra wydajność kątowa
5.Testowane i certyfikowane PIANC
6.Standardowe i pośrednie gatunki gumy
Aplikacje
● Monopale
● Strefy wysokich pływów
● Terminale LNG i tankowców
● RoRo i szybkie miejsca do cumowania promów
● Obiekty morskie
Właściwości gumy
Mieszanki gumowe zostały zaprojektowane z myślą o długiej żywotności w środowisku morskim.Wszystkie błotniki są wykonane z wysokiej jakości naturalnych i/lub syntetycznych mieszanek gumowych, opracowanych z myślą o wysokiej wydajności i niezawodności.
Mieszanki gumowe zawierają dodatki odporne na działanie ozonu i światła ultrafioletowego.Proces wulkanizacji jest ściśle kontrolowany, aby zapewnić jednorodny produkt o doskonałych właściwościach fizycznych i sile wiązania gumy z metalem.
Nasze odlewane gumowe mieszanki błotników są również zgodne z objaśnieniami ASTM D 2000:
3BA 720 A14 B13 C12 EA14 F17
3BA 620 A14 B13 C12 EA14 F17
| Właściwości fizyczne | Jednostka | Metoda badania | Wartość | Test |
| Wytrzymałość na rozciąganie | MPa | ISO 37 | ≥16 | TAk |
| Wydłużenie przy zerwaniu | % | ISO 37 | ≥350 | TAk |
| Siła łez | N/mm | ISO 34-1 (groby) | ≥70 | TAk |
| Twardość | HA | ISO 868 | ≤78 | TAk |
| Zmiana wytrzymałości na rozciąganie |
% |
ISO 188 |
≤20 |
TAk |
| Leżakowane przez 96h w 70°C | ||||
| Zmiana wydłużenia przy zerwaniu |
% |
ISO 188 |
≤20 |
TAk |
| Leżakowane przez 96h w 70°C | ||||
| Zmiana twardości |
HA |
ISO 868 |
≤6 |
TAk |
| Leżakowane przez 96h w 70°C | ||||
| Zestaw do kompresji | % | ISO 815 | ≤30 | TAk |
| Odporność na ozon |
– |
ISO 1431–1 |
Brak pęknięć |
TAk |
| 50 ppm przy 20% naprężeniu, 40°C, 100h | ||||
| Zmiana objętości oleju (olej ASTM 1) | % | ISO 1817 | ≤10 | Opcjonalny* |
| Zmiana objętości w wodzie morskiej |
% |
ISO 1817 |
–5 do +10 |
Opcjonalny* |
| 36g NaCl/litr;28 dni, 95°C | ||||
| Odporność na ścieranie | mm³ | ISO 4649 | ≤100 | Opcjonalny* |
| Siła wiązania | N/mm² | ISO 814 | ≥7 | Opcjonalny* |
| Dynamiczne Zmęczenie* (15000 cykli) | - | ISO 132 | Klasa 0–1 | Opcjonalny* |
| Odporność na niskie temperatury | - | ISO 812 | Podawać | Opcjonalny* |
