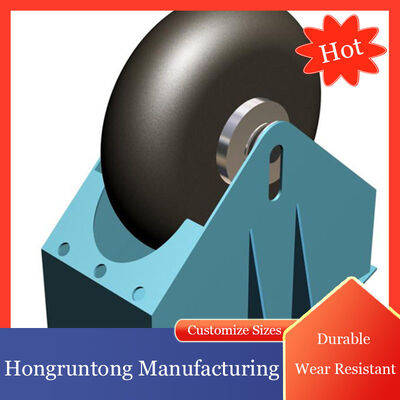

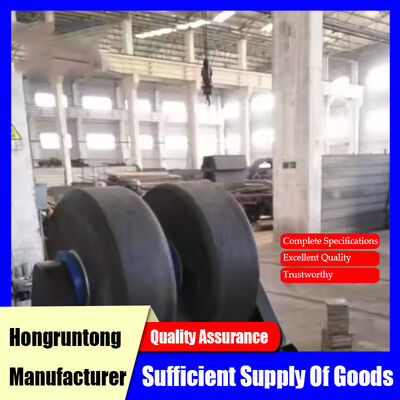

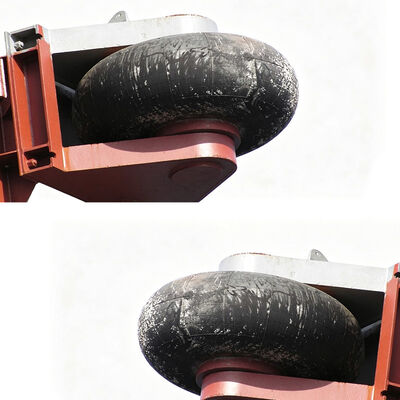

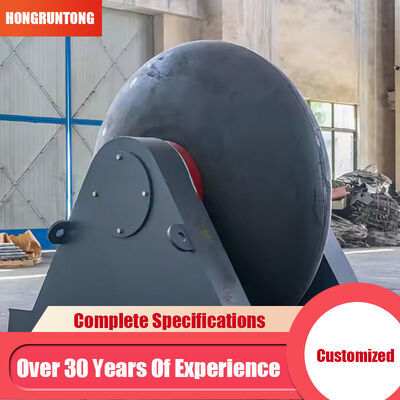

Błotniki rolkowe to zaprojektowane zespoły ochrony morskiej, przeznaczone do kontrolowania sił kontaktu statku, jednocześnie pozwalając kontaktującemu się statkowi na poruszanie się po powierzchni błotnika z mniejszym oporem ślizgowym. W przeciwieństwie do konwencjonalnych stałych profili gumowych błotników, które opierają się głównie na ściskaniu i deformacji, błotnik rolkowy zawiera obracający się cylindryczny korpus gumowy wsparty na centralnym wale, łożysku lub tulei, stalowej ramie i konstrukcyjnych elementach montażowych.
Ta zasada działania jest szczególnie przydatna tam, gdzie statki nie mogą zbliżać się do nabrzeża, ściany prowadzącej, wejścia do śluzy lub konstrukcji doku po idealnie prostopadłej trajektorii. W takich warunkach stała powierzchnia styku może doświadczać znacznego tarcia, lokalnego ścierania i powtarzających się obciążeń bocznych. Obrotowa rolka zapewnia stale poruszający się interfejs styku, pomagając statkowi poruszać się wzdłuż chronionej konstrukcji, jednocześnie rozkładając interakcję na długość korpusu gumowego.
Komercyjny port na Bliskim Wschodzie wymagał zmodernizowanego systemu prowadzenia statków wzdłuż struktury podejścia o dużym natężeniu ruchu, łączącej zewnętrzny port z wewnętrznym obszarem przeładunku towarów. Obiekt był używany przez masowce, statki towarowe ogólnego przeznaczenia i statki serwisowe, a rozmiary statków znacznie się różniły w zależności od harmonogramu operacyjnego.
Pierwotne rozwiązanie ochronne opierało się na stałych gumowych elementach kontaktowych zainstalowanych wzdłuż odcinków ściany prowadzącej. Podczas podejścia i wyrównywania statku, statki mogły nawiązać kontakt pod kątem, a nie bezpośrednio prostopadle do ściany. W miarę ruchu kadłuba do przodu, stałe powierzchnie gumowe były poddawane kontaktowi ślizgowemu, generując powtarzające się tarcie i lokalne zużycie.
System zastępczy został zaprojektowany wokół ciężkich błotników rolkowych ze wzmocnionymi stalowymi zespołami wsporczymi. Zespół inżynierów projektu przeanalizował wymiary statków, oszacował lokalizacje kontaktu, kierunki operacyjne, warunki poziomu wody i dostępne punkty mocowania konstrukcyjnego przed ustaleniem układu rolek.
Po uruchomieniu statki mogły utrzymywać kontakt z rolkami, kontynuując ruch do przodu wzdłuż ściany prowadzącej. Zamiast zmuszać powierzchnię gumową do pozostania nieruchomą w stosunku do poruszającego się kadłuba, rolki obracały się zgodnie z kierunkiem ruchu statku, zmniejszając interakcję ślizgową i rozkładając powtarzający się kontakt na obwód rolki.
| Nazwa produktu | Błotniki rolkowe |
| Materiał | Wysokiej gęstości NR/NBR/SBR |
| Temperatura | od -30°C do 70°C |
| Ciężar właściwy | 1,45 g/cm³ |
| Wytrzymałość | 3 MPA |
| Twardość | 65 ± 5 Shore A |
| Wydłużenie | ≥300% |
| Rozmiar | D1080-2900mm |
| Opakowanie | Na paletach, w kartonie, w klatce stalowej |
| Kolor | Czarny, na życzenie |
| Certyfikat | CE, ROHS, REACH, SGS, MSDS, ISO9001 |
| Doświadczenie | 32 lata |
| Rynek | Ameryka Północna, Azja, Europa, Ameryka Południowa, Australia, Afryka |
| Płatność | PRZELEW BANKOWY, 30% T/T, Saldo przed wysyłką, L/C |
| Nr modelu | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | G [mm] | H [mm] | J [mm] | K [mm] | L [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| HM-RF1080 | 1250 | 1150 | 610 | 1080 | 1150 | 220 | 460 | 800 | 340 | 60 |
| HM-RF1450 | 1530 | 1400 | 740 | 1320 | 1450 | 260 | 510 | 950 | 400 | 75 |
| HM-RF1500 | 1600 | 1450 | 765 | 1370 | 1500 | 270 | 610 | 1000 | 425 | 75 |
| HM-RF1900 | 2050 | 1850 | 975 | 1750 | 1900 | 350 | 690 | 1250 | 500 | 125 |
| HM-RF2100 | 2300 | 2100 | 1110 | 1980 | 2100 | 400 | 765 | 1400 | 550 | 150 |
| HM-RF2700 | 3000 | 2700 | 1425 | 2550 | 2700 | 500 | 895 | 1800 | 700 | 200 |
