Odbojnice rolkowe to mechaniczne odbojnice morskie i elementy naprowadzania statków opracowane do zastosowań, w których statki wymagają zarówno ochrony przed uderzeniami, jak i kontrolowanego ruchu kierunkowego w stosunku do stałych konstrukcji morskich.
Opis

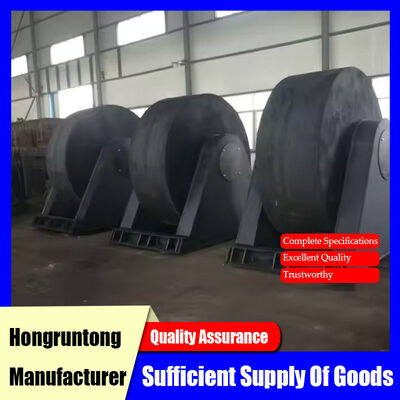

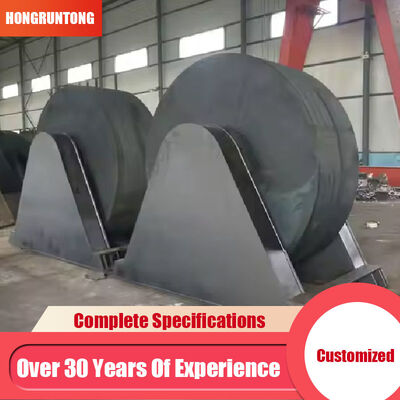

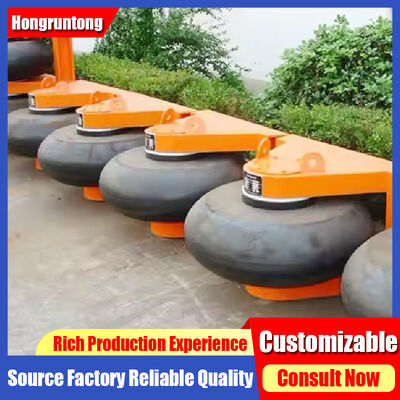

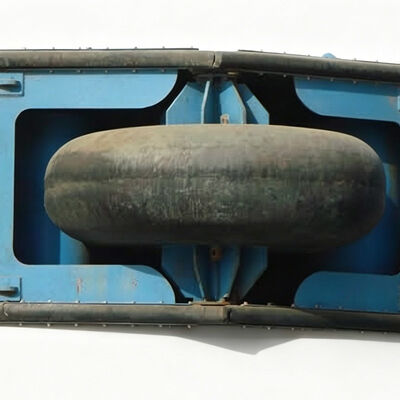

W przeciwieństwie do konwencjonalnych stacjonarnych systemów odbojnic, które głównie pochłaniają energię kontaktową poprzez ściskanie gumy, odbojnice rolkowe zawierają cylindryczny gumowy wałek zamontowany na stalowym wale i konstrukcji nośnej. Kiedy kadłub statku styka się z rolką, cylindryczny korpus obraca się wokół własnej osi, umożliwiając przekształcenie względnego ruchu statku w kontrolowany ruch toczenia. Ta zasada działania zmniejsza tarcie ślizgowe na styku, przenosząc przyłożone obciążenie przez rolkę, wał, układ łożysk i ramę nośną na chronioną konstrukcję.
Korpus rolki jest zwykle wytwarzany z gumy morskiej o wysokiej wytrzymałości, opracowanej w celu zapewnienia elastycznego odkształcenia, odporności na ścieranie, odporności na zmęczenie i trwałości środowiskowej. Mieszanka gumowa musi zachowywać odpowiednie właściwości mechaniczne przy wielokrotnym ściskaniu i obracaniu, zachowując jednocześnie zdolność do pracy w warunkach narażenia na działanie czynników morskich na zewnątrz, rozprysków wody morskiej, wilgoci, promieniowania ultrafioletowego i zmian temperatury.
Wał wewnętrzny stanowi główne podparcie obrotowe walca i przenosi siły mechaniczne w kierunku konstrukcji nośnej. W zależności od konfiguracji systemu, elementy łożyska lub tulei są wbudowane w celu utrzymania kontrolowanego obrotu i zmniejszenia oporu mechanicznego. Rama nośna została zaprojektowana tak, aby utrzymywać położenie rolek przy powtarzającym się kontakcie statku i rozkładać powstałe obciążenia na ścianę doku, konstrukcję nabrzeża, ścianę śluzy, konstrukcję prowadzącą lub inną infrastrukturę wsporczą.
Studium przypadku: Montaż odbojnic rolkowych w zakładzie naprawy masowców o nośności 52 000 DWT w Korei Południowej
Duży zakład naprawy statków na południowym wybrzeżu Korei Południowej obsługuje kilka suchych doków dla statków handlowych, w tym masowców, kontenerowców i dużych wielozadaniowych statków towarowych. Jedno z wejść do suchego doku było często wykorzystywane przez statki o nośności od 40 000 do 60 000 DWT. Istniejący system zabezpieczeń składał się głównie ze stacjonarnych elementów gumowych, jednak ekipa operacyjna zaobserwowała znaczne tarcie w przypadku zetknięcia się statków z konstrukcją wejścia pod kątem.
Stocznia zainicjowała projekt ulepszeń, którego celem było zmniejszenie tarcia przy zachowaniu odpowiedniej ochrony przed uderzeniami. Do sekcji wejścia o dużym kontakcie wybrano system Roller Fender. W ocenie inżynieryjnej wzięto pod uwagę wymiary największych regularnie obsługiwanych statków, dostępną przestrzeń montażową, prędkość zbliżania się statku, wysokość kontaktu i przewidywany kierunek ruchu względnego.
W wybranym systemie zastosowano wytrzymałe cylindryczne rolki gumowe wsparte na stalowych wałach i wzmocnionych wspornikach konstrukcyjnych. Montaż kończono stopniowo wzdłuż sekcji wejścia do doku, które miały największy kontakt ze sobą. Każdy wałek sprawdzono pod kątem swobodnego obrotu po mechanicznym zamocowaniu, a punkty połączeń sprawdzono przed oddaniem systemu do regularnej eksploatacji.
Pierwsza próba operacyjna dotyczyła masowca o wyporności około 52 000 DWT. Kiedy kadłub zetknął się z odbojnicami rolkowymi, cylindryczne rolki obracały się w odpowiedzi na ruch wzdłużny statku. Kontakt był bardziej postępowy niż w poprzednim układzie stacjonarnym, a statek przesunął się przez wejście bez obserwowanej wcześniej wyraźnej interakcji ślizgowej.
Po wstępnej próbie system był monitorowany podczas wielu operacji dokowania. Kontrola wykazała, że na powierzchniach rolek występował raczej rozproszony kontakt niż trwałe ścieranie w jednym, nieruchomym miejscu. Stocznia poinformowała również, że układ rolek zapewnia bardziej przewidywalną ścieżkę styku podczas niewielkich odchyleń bocznych w ustawieniu statku.
Cechy
Wałek gumowy o dużej wytrzymałości i kontrolowanym odkształceniu
Wałek gumowy został zaprojektowany tak, aby wytrzymywał powtarzające się obciążenia mechaniczne przy jednoczesnym zachowaniu kontrolowanego odkształcenia elastycznego. Podczas kontaktu statku gumowy korpus ściska się w zależności od przyłożonego obciążenia i geometrii styku, tworząc odkształcalną powierzchnię styku pomiędzy kadłubem a konstrukcją wsporczą. Odkształcenie to rozkłada siłę kontaktową na odpowiednią powierzchnię i uniemożliwia bezpośrednie przeniesienie całego obciążenia udarowego na sztywne połączenie konstrukcyjne.
Konstrukcja wału obrotowego i przenoszenia obciążenia
Wał odpowiada za podparcie walca i przeniesienie sił eksploatacyjnych na ramę nośną. Podczas kontaktu naczynie przykłada do gumowego wałka kombinację sił promieniowych i stycznych. Siły te przenoszone są przez gumowy korpus w stronę wału, a następnie na łożyska, wsporniki i połączenia konstrukcyjne.
Zmniejszone tarcie poprzez kontakt toczny
Jedną z głównych funkcji inżynieryjnych odbojnicy rolkowej jest zmniejszenie tarcia powstającego, gdy statek porusza się wzdłuż chronionej konstrukcji. Obracający się wałek zmienia tę interakcję, umożliwiając obrót elementu kontaktowego w odpowiedzi na ruch statku. Zamiast polegać wyłącznie na odkształceniu ślizgowym, wałek podąża za względnym ruchem kadłuba poprzez obrót.
Adaptowalna konfiguracja strukturalna dla infrastruktury morskiej
Systemy odbojnic rolkowych można skonfigurować dla różnych konstrukcji morskich, dostosowując wymiary rolek, orientację montażu, odstępy i geometrię ramy nośnej. Ta możliwość dostosowania umożliwia zastosowanie tej samej podstawowej zasady działania do ścian suchego doku, konstrukcji śluz, narożników nabrzeży, systemów prowadnic statków i innych lokalizacji o ograniczonym prześwicie.
Często zadawane pytania
Jakie czynniki należy wziąć pod uwagę przy wyborze średnicy i długości odbojnicy rolkowej?
Do głównych czynników należą wyporność statku, geometria kadłuba, wysokość kontaktu, prędkość podejścia, kąt zwilżania, oczekiwana częstotliwość kontaktu, dostępny prześwit instalacyjny i nośność konstrukcji wsporczej. Średnica rolki wpływa na geometrię styku i dostępny zakres odkształceń, natomiast długość rolki określa efektywną powierzchnię styku.
Czy odbojnice rolkowe mogą pracować w sposób ciągły w wodzie morskiej i na zewnątrz środowiska morskiego?
Odbojnice rolkowe mogą być przeznaczone do ekspozycji w środowisku morskim, ale mieszankę gumową i elementy metalowe należy dobierać zgodnie z rzeczywistymi warunkami środowiskowymi. Guma powinna wykazywać odpowiednią odporność na ścieranie, działanie czynników atmosferycznych oraz powtarzalne odkształcenia mechaniczne. Elementy stalowe wymagają odpowiedniej ochrony przed korozją w przypadku narażenia na działanie rozprysków wody morskiej, wilgoci lub warunków atmosferycznych.
W jaki sposób zwykle sprawdzany jest stan serwisowy odbojnicy rolkowej?
Kontrola powinna objąć rolkę gumową, wał, układ łożysk lub tulei, ramę konstrukcyjną, połączenia kotwiące i powłokę ochronną. Wałek powinien obracać się bez nadmiernego oporu, nadmiernego hałasu lub widocznej niewspółosiowości. Powierzchnię gumową należy sprawdzić pod kątem pęknięć, nadmiernego ścierania, przecięć lub trwałych odkształceń.
Czy odbojnice rolkowe można dostosować do istniejącego suchego doku lub konstrukcji śluzy?
Tak. W przypadku projektów modernizacyjnych często wymagane są konfiguracje niestandardowe, ponieważ istniejące konstrukcje mogą mieć stałe wymiary i ograniczoną przestrzeń instalacyjną. Przed rozpoczęciem produkcji należy sprawdzić dostępną powierzchnię montażową, lokalizację kotwic, nośność konstrukcyjną, wymagane wzniesienie rolek i powierzchnię styku ze zbiornikiem.
Jakie informacje należy podać w celu wyceny inżynieryjnej odbojnic rolkowych?
Przydatne informacje techniczne obejmują typ statku i przybliżoną DWT, wymiary statku, jeśli są dostępne, oczekiwaną prędkość cumowania lub tranzytu, kierunek styku, miejsce instalacji, wymagane wymiary rolek, jeśli zostały już określone, liczbę jednostek, orientację montażu i dostępne rysunki konstrukcyjne.
