Morska Odbojnica Dokowa Odporna na Korozję o Wysokiej Wytrzymałości na Uderzenia do Cumowania Statków
Morska Odbojnica Dokowa Odporna na Korozję o Wysokiej Wytrzymałości na Uderzenia do Cumowania Statków
Przegląd Produktu

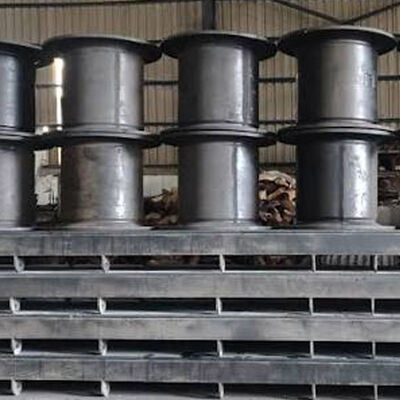

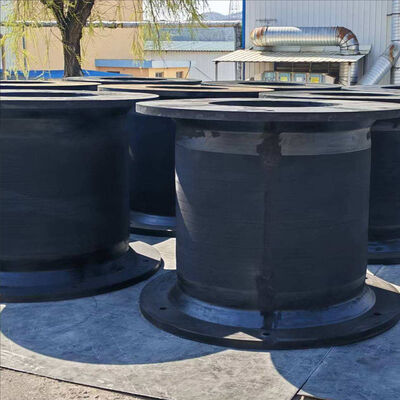

Odbojnica Komórkowa (Cell Rubber Fender) to odbojnica morska typu kompresyjnego, zaprojektowana do pochłaniania energii cumowania i kontrolowania siły reakcji między statkami a stałymi konstrukcjami morskimi. Jej kompaktowa, cylindryczna geometria pozwala na kontrolowaną kompresję osiową korpusu gumowego, gdy statek zbliża się do nabrzeża, pirsu, delfina, ściany cumowniczej lub innej konstrukcji wsporczej.
Główny korpus jest wykonany ze specjalnie opracowanej gumy klasy morskiej, przeznaczonej do zapewnienia wysokiej wytrzymałości, trwałości, odporności na zużycie, odporności na warunki atmosferyczne i wielokrotnych deformacji. Mieszanka gumowa może być zaprojektowana zgodnie z oczekiwanym środowiskiem pracy, w tym ekspozycją na słoną wodę, wilgotność, promieniowanie ultrafioletowe, ozon, zmienne temperatury i częste obciążenia mechaniczne.
Studium Przypadku: Terminal Przemysłowy dla Tankowców na Morzu Śródziemnym
Reprezentatywny terminal przemysłowy dla tankowców na Morzu Śródziemnym wymagał wymiany starzejącego się wyposażenia ochronnego nabrzeża na pirsie załadunkowym, używanym przez średniej wielkości tankowce produktowe. Istniejące rozwiązanie z odbojnicami wykazywało postępujące zużycie gumy i ścieranie na kilku powierzchniach styku, co skutkowało niespójnymi warunkami kontaktu statku z nabrzeżem.
Rozwiązanie z Odbijnicami Komórkowymi zostało skonfigurowane ze wzmocnionymi korpusami gumowymi, stalowymi elementami montażowymi i przednimi panelami stykowymi z powierzchniami ślizgowymi z UHMW-PE. Formuła gumy została dobrana pod kątem długoterminowej ekspozycji na środowisko morskie, podczas gdy odsłonięte elementy stalowe zostały zabezpieczone przed korozją w środowisku zasolonym.
Specyfikacje Techniczne
| Nazwa Produktu |
Odbojnica Komórkowa |
| Nazwa Marki |
Hongruntong Marine |
| Materiał |
Wysokiej Jakości Guma Naturalna |
| Siła Reakcji |
29-4626KN |
| Pochłanianie Energii |
4-6102KNM |
| Twardość |
≤82 Shore A |
| Norma |
PIANC2002, HGT2866-2016 |
| Okres Użytkowania |
15-20 Lat |
| Usługa |
OEM lub ODM |
| Cechy |
Mocna, Solidna, Sprawdzona Konstrukcja |
| Zastosowanie |
Port, Dok, Nabrzeże, itp. |
Wymiary Modelu
| Model |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| CF-C1150H |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Kluczowe Cechy
Inżynieria Materiałowa dla Stabilnej Wydajności Elastycznej
Mieszanka gumowa jest kluczowym elementem wydajności Odbojnic Komórkowych, ponieważ materiał musi wielokrotnie pochłaniać energię mechaniczną bez nadmiernych trwałych deformacji. Formuła gumy zapewnia kontrolowaną równowagę między elastycznością, twardością, wytrzymałością na rozciąganie, odpornością na rozdarcie i odpornością na zmęczenie.
Kontrolowana Kompresja i Niezawodne Przenoszenie Obciążeń
Cylindryczna geometria komórkowa jest zaprojektowana tak, aby zapewnić kontrolowaną deformację pod wpływem kompresji osiowej. Gdy statek zbliża się do nabrzeża, odbojnica stopniowo się ściska i generuje siłę reakcji, która przeciwdziała ruchowi statku.
Ochrona przed Korozją i Trwałe Akcesoria Morskie
Panele stalowe, łańcuchy, wsporniki, śruby kotwiące, podkładki i inne odsłonięte elementy są chronione przed korozją morską. Wspierające elementy stalowe mogą być wykonane i zabezpieczone zgodnie z wymaganiami projektu, z odpowiednim przygotowaniem powierzchni i systemami powłok ochronnych.
Precyzyjna Konfiguracja dla Długoterminowego Zarządzania Cyklem Życia
Systemy Odbojnic Komórkowych mogą być konfigurowane zgodnie z wymiarami i warunkami konstrukcyjnymi poszczególnych nabrzeży. Ta elastyczność jest szczególnie ważna podczas renowacji nabrzeży, gdzie istniejące lokalizacje kotwic i wymiary konstrukcyjne mogą różnić się od nowo zaprojektowanych instalacji.
Zastosowania

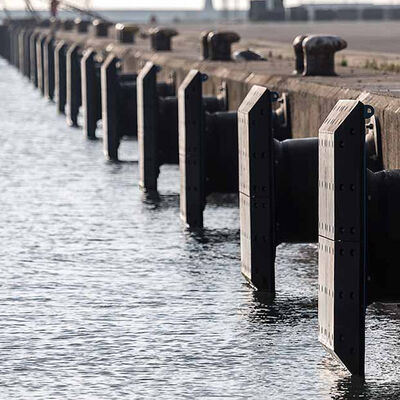

- Terminalowe i Załadunkowe Pirsu dla Tankowców Przemysłowych: Nadaje się do nabrzeży dla tankowców, gdzie ważne są kontrolowana siła reakcji i stabilne warunki kontaktu
- Delfiny Portowe i Niezależne Konstrukcje Cumownicze: Kompaktowe i skoordynowane konstrukcyjnie systemy odbojnic dla delfinów i podobnych konstrukcji morskich
- Projekty Renowacji i Wymiany Nabrzeży: Konfiguracje dostosowane do istniejących portów i przemysłowych obiektów morskich wymagających wymiany odbojnic
Dlaczego Wybrać Hongruntong Marine
Ponad 30 Lat Doświadczenia w Produkcji Produktów Morskich
Hongruntong Marine posiada ponad 30 lat doświadczenia w produkcji produktów morskich i morskiego sprzętu gumowego. To długoterminowe doświadczenie produkcyjne zapewnia praktyczne zrozumienie morskich środowisk operacyjnych i międzynarodowych wymagań projektów morskich.
Indywidualne Konfiguracje Oparte na Inżynierii dla Poszczególnych Nabrzeży
Każde nabrzeże ma inne charakterystyki statków, ograniczenia konstrukcyjne i wymagania instalacyjne. Hongruntong Marine koordynuje konfiguracje Odbojnic Komórkowych z parametrami projektu, w tym wypornością statku, prędkością cumowania, ograniczeniami konstrukcyjnymi i istniejącymi wymiarami montażowymi.
Kontrolowana Produkcja i Kontrola Jakości
Procesy produkcyjne koncentrują się na utrzymaniu spójności między wymaganiami inżynieryjnymi a gotowymi produktami. Kontrola obejmuje wymiary, wygląd gumy, właściwości fizyczne, konfigurację kołnierza i dokładność montażu zgodnie ze specyfikacjami technicznymi.
Zintegrowane Wsparcie Techniczne i Uwzględnienie Cyklu Życia
Hongruntong Marine traktuje Odbojnice Komórkowe jako kompletny system ochrony morskiej. Dyskusje techniczne obejmują wybór odbojnic, wymagania instalacyjne, inspekcję i planowanie wymiany w celu wsparcia niższych wymagań konserwacyjnych i opłacalnej długoterminowej eksploatacji.
Często Zadawane Pytania
Jak określa się wymagany rozmiar Odbojnicy Komórkowej?
Rozmiar powinien być dobrany zgodnie z wypornością statku, prędkością cumowania, kątem cumowania, dostępną kompresją, wymaganym pochłanianiem energii, dopuszczalną siłą reakcji, rozstawem odbojnic i konstrukcją wsporczą. Sam rozmiar statku nie jest wystarczający do ostatecznego wyboru.

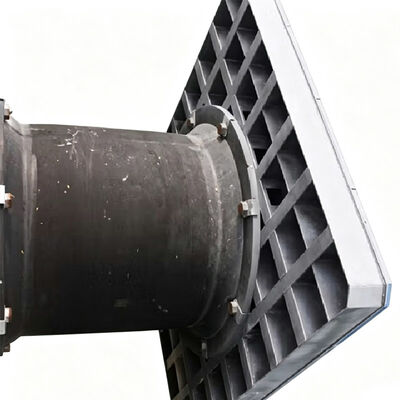

Czy Odbojnicę Komórkową można dostarczyć z panelem przednim i powierzchnią ślizgową z UHMW-PE?
Tak. Kompletny system może być skonfigurowany z stalowym panelem przednim i powierzchnią ślizgową z UHMW-PE, gdy projekt wymaga większego rozkładu powierzchni styku lub zmniejszonego tarcia podczas ruchu statku.
Jak należy chronić elementy stalowe przed korozją morską?
Kołnierze stalowe, panele, wsporniki, łańcuchy i elementy kotwiące powinny być zabezpieczone przed korozją odpowiednio do oczekiwanej ekspozycji na środowisko morskie. Specyfikacja powłoki lub materiału może być dobrana zgodnie z ekspozycją na wodę morską, warunkami atmosferycznymi i wymaganiami konserwacyjnymi.
Jakie inspekcje są zalecane po instalacji?
Inspekcja powinna obejmować deformację gumy, pęknięcia lub nacięcia powierzchni, nietypowe ścieranie, wyrównanie panelu przedniego, zużycie UHMW-PE, stan śrub kotwiących, stan łańcuchów i wsporników oraz korozję odsłoniętych elementów stalowych.
Czy Hongruntong Marine może zapewnić testy specyficzne dla projektu i dokumentację techniczną?
Testy specyficzne dla projektu i dokumentacja mogą być zorganizowane zgodnie z uzgodnioną specyfikacją techniczną i obowiązującymi wymaganiami projektu. Dokumentacja może obejmować informacje o wymiarach, dane materiałowe, protokoły inspekcji, wyniki testów, rysunki i informacje o pakowaniu.
