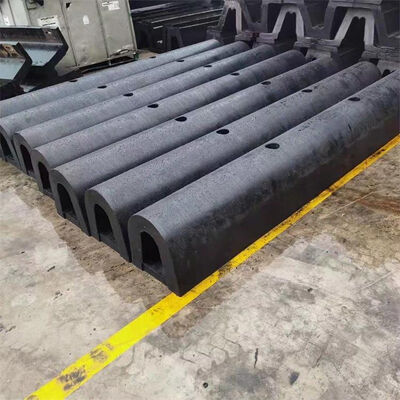

D Gumowe płaszcze oszczędzające przestrzeń Stabilna konstrukcja Prosta konserwacja

Gumowe błotniki typu D Oszczędność miejsca Stabilna konstrukcja Prosta konserwacja

Opis

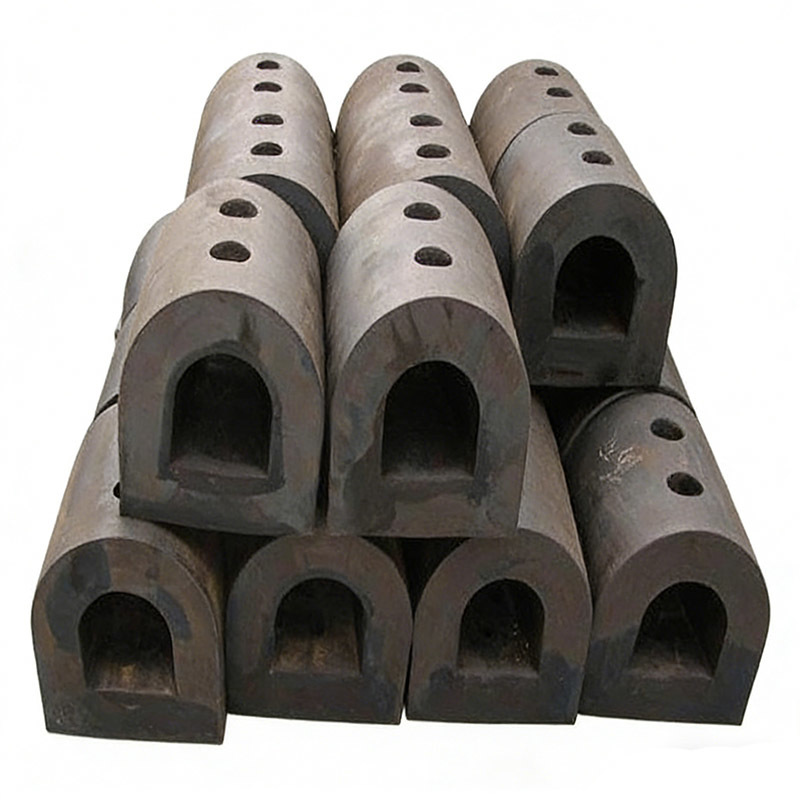

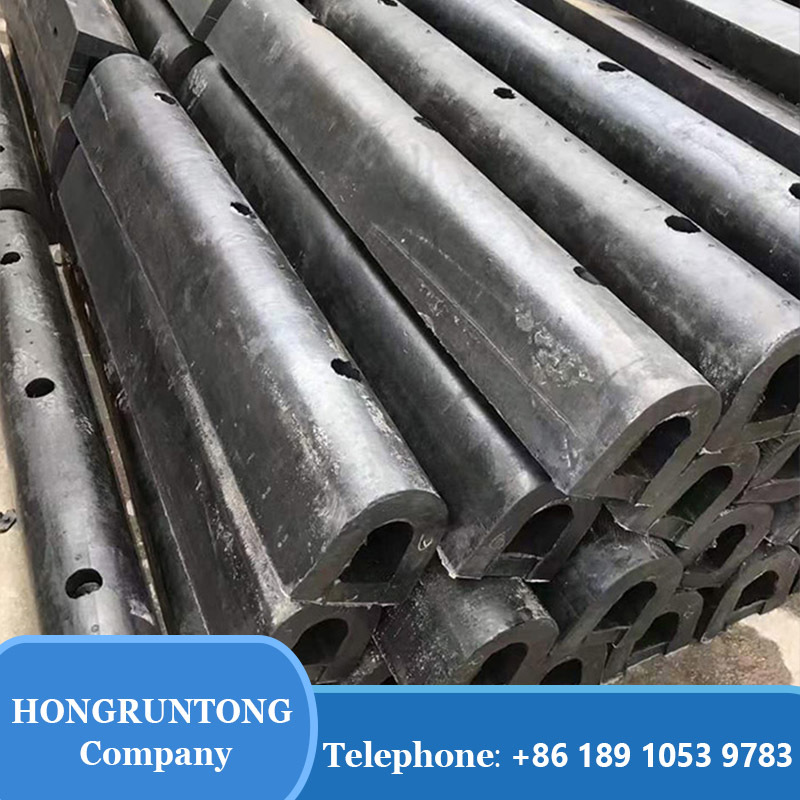

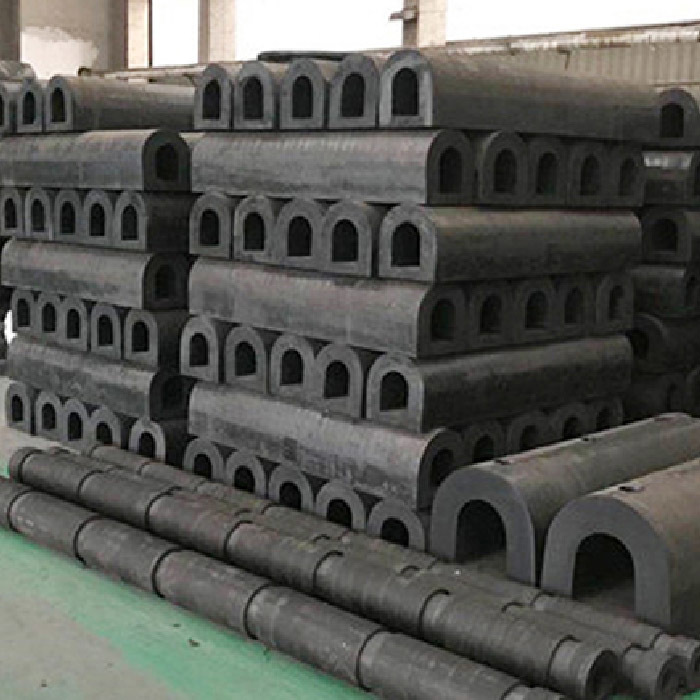

Błotniki typu D to wszechstronne, liniowe gumowe systemy błotników morskich, zaprojektowane w celu zapewnienia kontrolowanego pochłaniania energii i ochrony strukturalnej w szerokim zakresie środowisk cumowania i kontaktu ze statkami. Charakteryzujące się charakterystycznym profilem przekroju w kształcie litery D, błotniki te łączą płaską powierzchnię montażową z półokrągłą powierzchnią uderzenia, umożliwiając stabilną instalację i przewidywalne zachowanie podczas ściskania pod obciążeniem.

Wykonane z najwyższej jakości gumy naturalnej lub opcjonalnych mieszanek EPDM, błotniki typu D firmy Hongruntong Marine’s są zaprojektowane tak, aby zapewniać stałą wydajność mechaniczną podczas powtarzalnych cykli ściskania. Formuła mieszanki jest zoptymalizowana pod kątem zrównoważonego połączenia wytrzymałości na rozciąganie, wydłużenia przy zerwaniu, odporności na rozdarcie i stabilności twardości. Zapewnia to, że błotnik efektywnie pochłania energię kinetyczną, zachowując jednocześnie integralność strukturalną przez cały okres użytkowania.

Dostępne w standardowych wysokościach od 100 mm do 500 mm, z możliwością dostosowania długości, twardości i konfiguracji montażu, błotniki typu D mogą być adaptowane do holowników, barek, terminali promowych, portów handlowych, platform morskich, suchych doków i obiektów nabrzeżnych przemysłowych. Ich prostota konstrukcyjna, odporność na korozję i niskie wymagania konserwacyjne czynią je ekonomicznym, a jednocześnie technicznie niezawodnym rozwiązaniem do ochrony infrastruktury morskiej.

Zapobiegając bezpośredniemu kontaktowi stal-stal i zmniejszając siły uderzenia, błotniki typu D zwiększają bezpieczeństwo operacyjne, chronią powłoki kadłuba, przedłużają żywotność infrastruktury i zmniejszają długoterminowe koszty konserwacji.

Studium przypadku – Optymalizacja terminalu kontenerowego o wysokiej częstotliwości obsługi

Nadmorski terminal kontenerowy obsługujący statki o nośności od 15 000 do 35 000 DWT borykał się z powtarzającym się niszczeniem krawędzi nabrzeża z powodu częstych codziennych operacji cumowania. Przy ponad 1500 zawinięciach statków rocznie, istniejący, przestarzały system gumowych pasów wykazywał przyspieszone twardnienie i pękanie, prowadząc do niespójnego pochłaniania energii i zwiększonego naprężenia konstrukcyjnego na żelbetowej ścianie nabrzeża.

Po przeprowadzeniu oceny technicznej wyporności statku, prędkości cumowania, zakresu pływów i limitów obciążenia konstrukcyjnego, Hongruntong Marine zalecił instalację ciężkich błotników typu D o wysokości 450 mm, wykonanych z gumy naturalnej o wysokim module sprężystości z wzmocnionymi strefami otworów na śruby.

Instalacja została zakończona podczas zaplanowanego okna konserwacyjnego, bez konieczności przeprowadzania większych prac rekonstrukcyjnych nabrzeża. W ciągu pierwszego roku eksploatacji terminal odnotował zauważalne zmniejszenie pęknięć powierzchni nabrzeża i odprysków krawędzi. Kapitanowie statków zgłosili poprawę stabilności cumowania i zmniejszenie wibracji podczas kontaktu. Inspekcje konserwacyjne przeprowadzone 24 miesiące po instalacji nie wykazały znaczącego rozdarcia powierzchni, trwałego odkształcenia ani degradacji związanej z promieniowaniem UV.

Zarząd portu potwierdził mierzalne oszczędności kosztów cyklu życia dzięki zmniejszonej częstotliwości napraw i przedłużonej ochronie infrastruktury. Na podstawie tych wyników terminal włączył błotniki typu D do swoich przyszłych standardów projektowych rozbudowy.

Specyfikacje

Cechy

Zaprojektowane progresywne pochłanianie energii

Kluczową zaletą błotnika typu D jest jego kontrolowana krzywa siły reakcji. Półokrągły profil zewnętrzny odkształca się progresywnie wraz ze wzrostem obciążenia uderzenia, umożliwiając płynne rozpraszanie energii zamiast gwałtownego przenoszenia siły. To stopniowe zachowanie podczas ściskania zmniejsza szczytowe obciążenia reakcji, które w przeciwnym razie mogłyby uszkodzić poszycie kadłuba statku lub konstrukcje betonowe ściany nabrzeża. Geometria zapewnia przewidywalną wydajność w różnych scenariuszach uderzenia, w tym w kontakcie czołowym i ukośnym.

Wysoka wytrzymałość na rozciąganie i odporność na rozdarcie

Hongruntong Marine stosuje zaawansowane techniki wulkanizacji w celu uzyskania optymalnej gęstości sieciowania molekularnego w mieszance gumowej. Zwiększa to wytrzymałość na rozciąganie i wydłużenie przy zerwaniu, umożliwiając błotnikowi wytrzymanie powtarzalnego ściskania bez pękania wewnętrznego. Wysoka odporność na rozdarcie minimalizuje rozrywanie krawędzi i uszkodzenia powierzchni spowodowane tarciem od stalowych kadłubów, łańcuchów kotwicznych lub sprzętu dokującego. Te cechy są kluczowe w środowiskach cumowania o wysokiej częstotliwości.

Odporność na zmęczenie i trwałe odkształcenie

W zastosowaniach morskich błotniki są poddawane tysiącom cykli ściskania przez cały okres ich eksploatacji. Guma niskiej jakości może ulec trwałemu odkształceniu, zmniejszając efektywną zdolność pochłaniania energii. Nasze błotniki typu D są formułowane tak, aby były odporne na odkształcenia trwałe i degradację zmęczeniową. Nawet po długotrwałym obciążeniu statycznym lub powtarzających się uderzeniach, błotnik powraca do swojego pierwotnego kształtu, zachowując niezawodną wydajność amortyzacji.

Trwałość środowiskowa w trudnych warunkach morskich

Mieszanka gumowa zawiera środki antyoksydacyjne i inhibitory ozonu, aby zapobiegać degradacji spowodowanej promieniowaniem UV, zanurzeniem w słonej wodzie i zanieczyszczeniami przemysłowymi. Opcjonalny materiał EPDM zapewnia doskonałą odporność w klimacie tropikalnym lub instalacjach morskich. Błotnik utrzymuje stabilną elastyczność w zakresie temperatur zazwyczaj od –25°C do +75°C, zapewniając spójne działanie w różnych warunkach środowiskowych.

Bezpieczna i stabilna konfiguracja montażu

Płaska tylna powierzchnia ułatwia bezpieczne przykręcenie do podłoży stalowych lub betonowych. Wstępnie wywiercone otwory montażowe można dostosować do specyfikacji projektu, a wzmocnione obszary wokół stref śrub zapobiegają koncentracji naprężeń podczas dokręcania. Ta stabilność konstrukcyjna zapewnia długoterminowe wyrównanie i zapobiega obracaniu się lub odłączaniu podczas ukośnego uderzenia statku.

Zastosowania

Holowniki i statki pomocnicze w porcie

Błotniki typu D są szeroko instalowane na dziobowych i bocznych sekcjach kadłuba holowników zaangażowanych w pchanie, eskortowanie i manewrowanie większymi statkami. Ich zdolność do pochłaniania sił bocznych przy jednoczesnym zachowaniu stabilności konstrukcyjnej czyni je szczególnie odpowiednimi do ciągłego kontaktu operacyjnego. Konstrukcja błotnika zmniejsza przenoszenie wibracji na konstrukcję statku i poprawia kontrolę manewrowania podczas pomocy przy cumowaniu.

Porty handlowe i terminale towarowe

W terminalach ładunków masowych, drobnicowych i kontenerowych, błotniki typu D zapewniają niezawodną ochronę średniego obciążenia dla ścian nabrzeża i stanowisk cumowniczych. Są one idealne dla obiektów z częstymi harmonogramami dokowania, ale o umiarkowanych wymaganiach dotyczących energii uderzenia. Ich trwałość i niskie wymagania konserwacyjne zmniejszają długoterminowe koszty operacyjne dla zarządów portów.

Suche doki i stocznie remontowe

W zakładach budowy i konserwacji statków statki często wymagają bocznego przemieszczania w ograniczonych przestrzeniach dokowych. Błotniki typu D chronią zarówno powłoki kadłuba, jak i ściany doku przed niezamierzonymi uszkodzeniami kontaktowymi. Ich stabilność wymiarowa i sprężystość zapewniają spójną wydajność podczas powtarzalnych operacji wyrównywania.

Dlaczego warto wybrać Hongruntong Marine

Głębokie zrozumienie techniczne dynamiki uderzeń morskich

Hongruntong Marine nie tylko produkuje profile gumowe; dostarczamy zaprojektowane rozwiązania ochrony morskiej. Nasz zespół techniczny ocenia kluczowe parametry, w tym wyporność statku, prędkość podejścia, kąt cumowania, zakres pływów i limity obciążenia konstrukcyjnego, zanim zarekomenduje odpowiednie wymiary błotnika i twardość mieszanki. Zapewnia to, że każda instalacja jest zoptymalizowana pod kątem rzeczywistych warunków operacyjnych, a nie ogólnych założeń.

Zaawansowana inżynieria materiałowa i kontrolowana produkcja

Utrzymujemy ścisłą kontrolę nad doborem surowców i procesami mieszania. Formuły gumowe są opracowywane w celu uzyskania precyzyjnej twardości, wytrzymałości na rozciąganie i charakterystyki wydłużenia. Każda partia produkcyjna przechodzi kompleksowe testy mechaniczne, w tym weryfikację wytrzymałości na rozciąganie, pomiar wydłużenia, kalibrację twardości i symulację przyspieszonego starzenia. To naukowe podejście zapewnia jednolitą spójność wydajności wszystkich dostarczonych jednostek.

Precyzyjna produkcja i systemy zapewnienia jakości

Dokładność wymiarowa jest niezbędna do skutecznej instalacji i rozkładu obciążenia. Nasze procesy wytłaczania i formowania przestrzegają ścisłych tolerancji, aby zapewnić prawidłowe wyrównanie podczas montażu. Inspekcja wykończenia powierzchni gwarantuje brak pęknięć, pustek lub wad wewnętrznych. Dostępna jest identyfikowalna dokumentacja jakościowa wspierająca weryfikację inżynieryjną i wymagania przetargowe.

Elastyczność dostosowywania i adaptacyjność projektu

Chociaż standardowe rozmiary są łatwo dostępne, Hongruntong Marine oferuje niestandardowe wysokości, długości, poziomy twardości i konfiguracje śrub, aby sprostać specyficznym wymaganiom projektu. Niezależnie od tego, czy chodzi o modernizację starzejącej się infrastruktury, czy projektowanie nowych obiektów portowych, dostarczamy dopasowane rozwiązania wspierane rysunkami technicznymi i konsultacjami.

Długoterminowe partnerstwo i wsparcie posprzedażowe

Kładziemy nacisk na zrównoważoną współpracę z stoczniami, operatorami flot i zarządami portów. Dostawa części zamiennych, aktualizacje dokumentacji technicznej i pomoc w ocenie wydajności są dostępne przez cały cykl życia produktu. Naszym celem nie jest jedynie dostawa produktu, ale długoterminowa niezawodność operacyjna dla naszych klientów.

Często zadawane pytania

1. Jaki jest dostępny zakres rozmiarów błotników typu D?
Standardowe wysokości zazwyczaj wahają się od 100 mm do 500 mm. Niestandardowe rozmiary i długości można wykonać zgodnie z wymaganiami projektu.

2. Jakie opcje twardości są oferowane?
Typowe wartości twardości mieszczą się w zakresie od 60 do 80 Shore A. Specyficzna twardość może być dostosowana do obliczonych wymagań siły reakcji.

3. Czy błotniki typu D nadają się do terminali o wysokiej częstotliwości cumowania?
Tak. Po prawidłowym doborze na podstawie obliczeń energii cumowania, działają niezawodnie podczas powtarzalnych cykli ściskania.

4. Czy można je montować na powierzchniach stalowych i betonowych?
Tak. Płaska podstawa montażowa umożliwia bezpieczne przykręcenie do żelbetowych ścian nabrzeża lub stalowych ram konstrukcyjnych za pomocą kotew odpornych na korozję.

5. Jakie jest przewidywane życie serwisowe?
W przypadku umiarkowanej do wysokiej częstotliwości operacyjnej, żywotność zazwyczaj przekracza 8-12 lat, w zależności od warunków środowiskowych i praktyk konserwacyjnych.
