Gumowe błotniki morskie o niskiej sile reakcji, wytrzymałe, odporne na promieniowanie UV
Opis

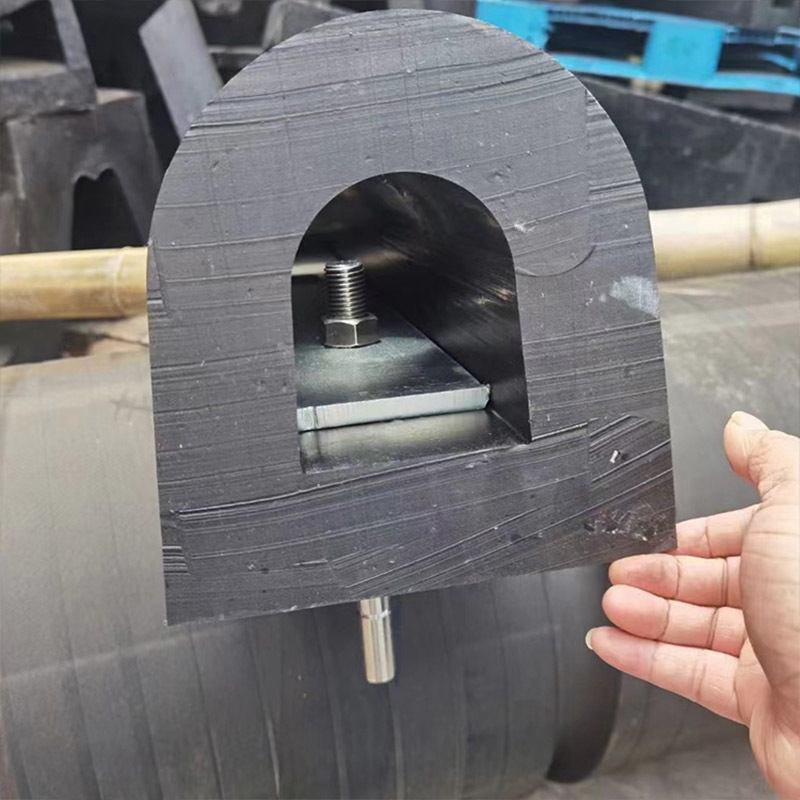

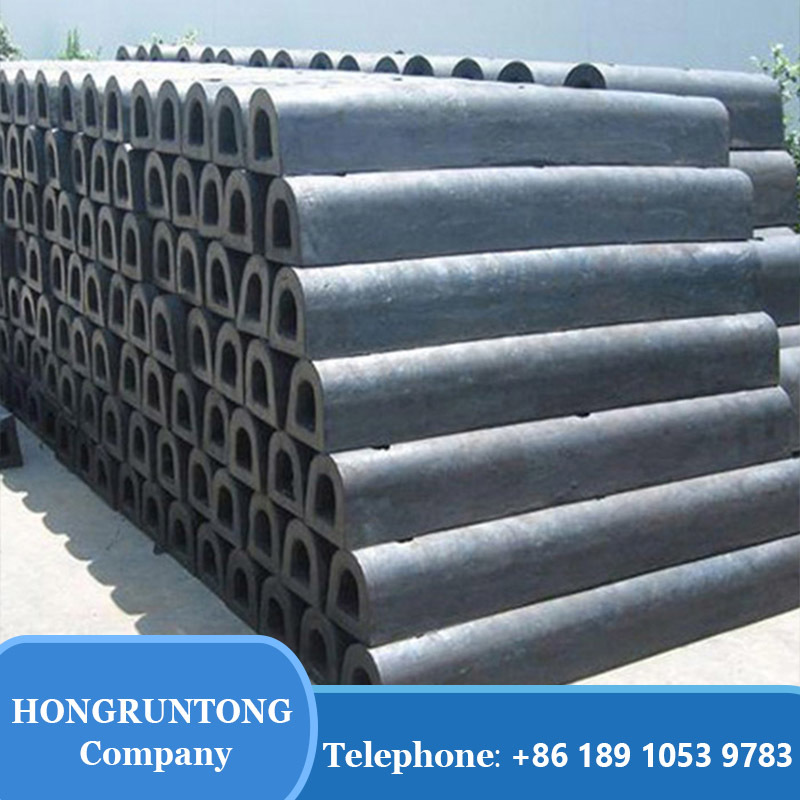

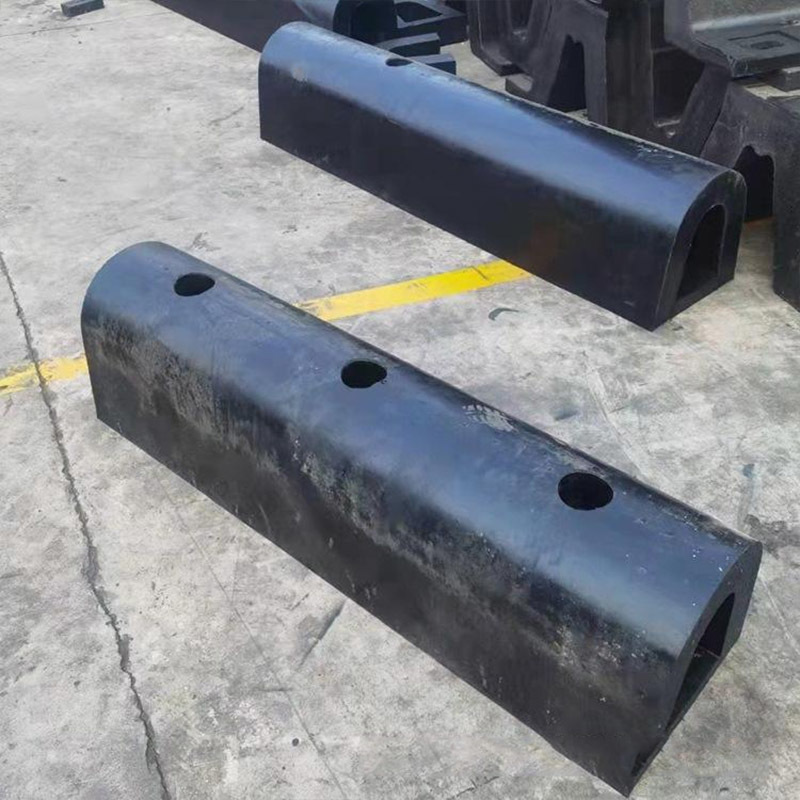

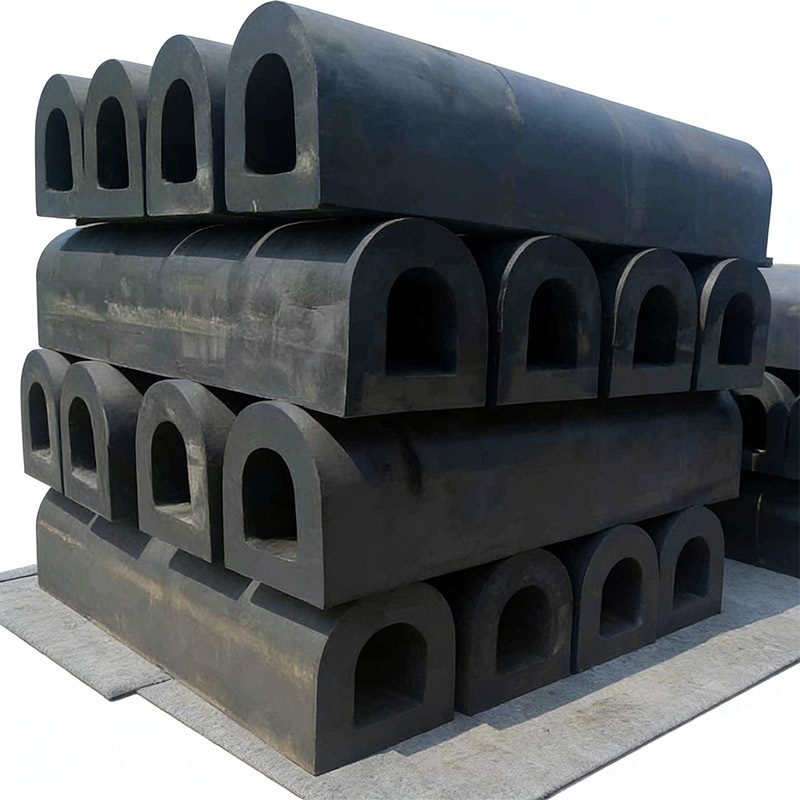

Błotniki typu D zaprojektowane przez Hongruntong Marine są zoptymalizowane dla baz morskich i instalacji morskich narażonych na działanie środowiska, gdzie naprężenia środowiskowe i nieprzewidywalność operacyjna wymagają odpornych systemów ochrony. Geometria profilu D zapewnia stabilną kompresję nawet pod kątem uderzenia ukośnego i pływów.
Wykonane ze specjalnie opracowanych mieszanek gumy EPDM lub wysokowydajnej gumy naturalnej, błotniki te wykazują doskonałą odporność na rozpryski soli, promieniowanie ultrafioletowe i ekstremalne temperatury. Ich elastyczność strukturalna zapewnia skuteczne pochłanianie wstrząsów podczas dynamicznych ruchów statku.
Konfiguracja ta jest szczególnie odpowiednia dla statków zaopatrzeniowych, statków transferowych załogi i platform pływających wymagających ciągłej ochrony kadłuba w trudnych warunkach morskich.
Studium przypadku – modernizacja bazy zaopatrzeniowej na morzu
Morski węzeł logistyczny obsługujący statki zaopatrzeniowe o nośności 5000–10000 DWT doświadczył szybkiej degradacji konwencjonalnych gumowych pasków z powodu intensywnego narażenia na promieniowanie UV i stałego ruchu pływów. Hongruntong Marine dostarczył stabilizowane UV błotniki typu D z EPDM, dostosowane do pływających konstrukcji pontonowych. Po instalacji obiekt zgłosił poprawę odporności strukturalnej podczas silnych fal i wyeliminowanie pęknięć powierzchniowych, które wcześniej obserwowano w ciągu roku od uruchomienia. Po dwóch sezonach monsunowych inspekcja potwierdziła utrzymującą się elastyczność i minimalne zużycie, demonstrując niezawodność w ekstremalnych warunkach środowiskowych.
Specyfikacje
| Nazwa produktu | Błotniki typu D |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokowydajna guma naturalna |
| Kolor | Czarny i wymagania klienta |
| Typ | Stałe gumowe błotniki typu D |
| Standard | HGT2866-2016, PIANC2002 |
| Pochłanianie energii | 147 kN do 920 kN |
| Siła reakcji | 5,1 kN-M do 64 kN-M |
| Zastosowanie | Port, dok, nabrzeże itp. |
| A | B | C | D | E | F | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *Uwaga: Inne rozmiary można dostosować do wymagań. | |||||||
| A | B | C | D | E | F | G | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
Funkcje
Doskonała odporność na promieniowanie UV i ozon
Mieszanka EPDM jest zaprojektowana tak, aby wytrzymać długotrwałe działanie światła słonecznego bez utwardzania powierzchni lub pękania. Dodatki przeciw ozonowe zapobiegają mikropęknięciom, które zazwyczaj powstają w instalacjach przybrzeżnych, znacznie wydłużając żywotność.
Stabilna wydajność w ekstremalnych temperaturach
Formulacja gumowa zachowuje elastyczność w szerokim zakresie temperatur, zapewniając niezawodne zachowanie podczas kompresji zarówno w zimne poranki na morzu, jak i w warunkach wysokich temperatur po południu.
Stabilność przy uderzeniach ukośnych
Profil D zapewnia szeroki kontakt z powierzchnią, utrzymując wyrównanie nawet podczas ukośnych podejść statku spowodowanych siłami wiatru lub prądu. Zmniejsza to lokalne koncentracje ciśnienia i chroni krawędzie konstrukcyjne.
Niska absorpcja wody i odporność chemiczna
Gęsta struktura gumy jest odporna na absorpcję wody morskiej i kontakt z pozostałościami paliwa lub niewielkimi zanieczyszczeniami olejem, które są powszechne w środowiskach morskich.
Zastosowania
Bazy morskie
Chroni platformy dokujące i pływające pontony przed powtarzającym się kontaktem ze statkami.
Terminale pływające
Nadaje się do modułowych konstrukcji pływających narażonych na ciągły ruch pływów.
Odległe instalacje przybrzeżne
Zapewnia niezawodną wydajność tam, gdzie dostęp do konserwacji może być ograniczony.
Dlaczego wybrać Hongruntong Marine
Doświadczenie w trudnych środowiskach morskich
Rozumiemy wyzwania mechaniczne i środowiskowe instalacji morskich i projektujemy produkty, aby im sprostać.
Zaawansowana innowacja materiałowa
Ciągłe badania nad mieszankami gumy odpornymi na promieniowanie UV i o wysokiej trwałości zapewniają długoterminową stabilność w warunkach narażenia.
Wsparcie inżynieryjne dla konkretnych projektów
Zapewniamy konsultacje oparte na danych pływów, charakterystyce ruchu statków i warunkach instalacji w celu optymalizacji wydajności.
Niezawodna globalna sieć dostaw
Sprawna logistyka eksportowa i responsywne wsparcie techniczne umożliwiają płynne dostawy do odległych lokalizacji morskich.
FAQ
1. Czy EPDM jest lepszy do użytku morskiego?
Tak, EPDM oferuje lepszą odporność na promieniowanie UV i ozon w porównaniu do standardowej gumy naturalnej.
2. Czy błotniki typu D można zainstalować na pływających pontonach?
Tak, są one powszechnie stosowane w pływających i modułowych konstrukcjach morskich.
3. Czy są odporne na kontakt z paliwem?
Zapewniają umiarkowaną odporność na przypadkowy kontakt z paliwem i olejem.
4. Jaki jest zalecany interwał inspekcji?
Zazwyczaj wystarczająca jest roczna inspekcja wizualna.
5. Czy można wstępnie wywiercić niestandardowe otwory montażowe?
Tak, dostępne są niestandardowe konfiguracje wiercenia.
