Gumowe błotniki morskie o wysokiej absorpcji energii, odporne na słoną wodę, o długiej żywotności
Opis

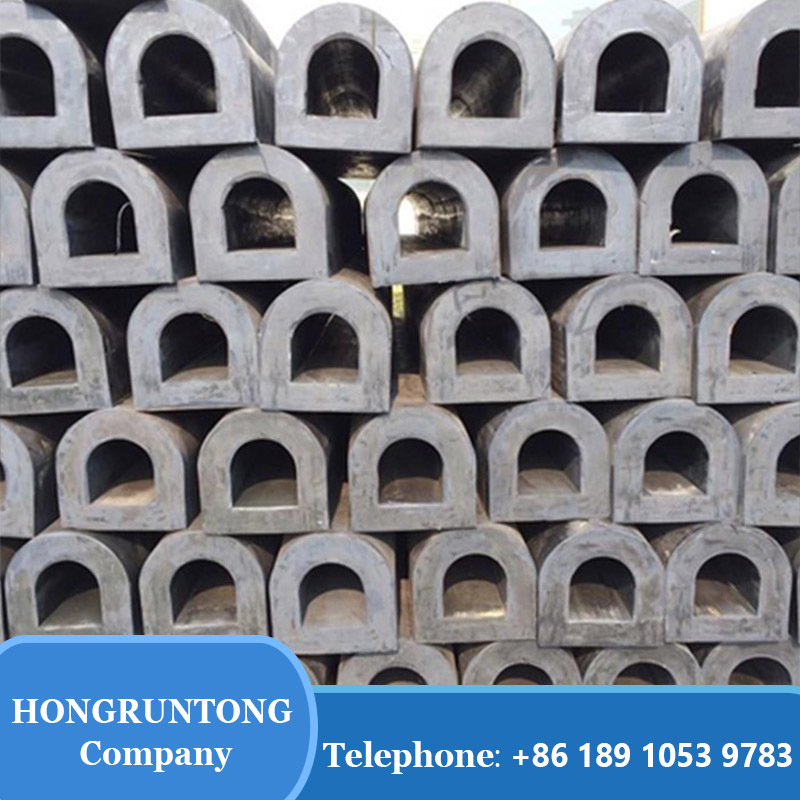

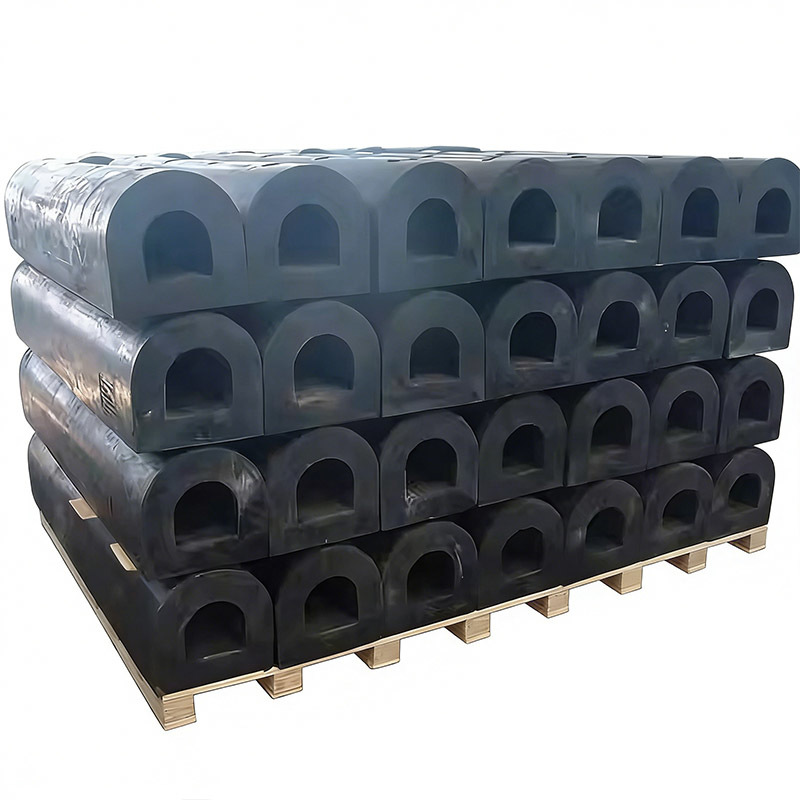

Błotniki typu D to liniowe gumowe systemy ochrony morskiej zaprojektowane w celu zapewnienia spójnej absorpcji energii i ochrony strukturalnej w środowiskach cumowania o średnim obciążeniu. Wykonane z wysokiej jakości gumy naturalnej lub mieszanek EPDM, błotniki te posiadają płaską podstawę montażową połączoną z półokrągłym profilem zewnętrznym, zapewniając stabilne charakterystyki kompresji i efektywne rozłożenie sił podczas kontaktu ze statkiem.
Konstrukcja umożliwia progresywne ugięcie pod obciążeniem, minimalizując szczytowe siły reakcji przenoszone na poszycie kadłuba lub ściany nabrzeża. Dzięki wytrzymałości na rozciąganie przekraczającej standardy branżowe i właściwościom wydłużenia zoptymalizowanym pod kątem powtarzalnych cykli ściskania, błotniki typu D zapewniają niezawodną wydajność mechaniczną przez długi okres użytkowania.
Dostępne w różnych wysokościach, od kompaktowych sekcji 100 mm po profile o dużej wytrzymałości 500 mm, system można dostosować pod względem długości i twardości zgodnie z wymaganiami operacyjnymi. Ich odporność na promieniowanie UV, działanie słonej wody i zmiany temperatury zapewnia niezawodną trwałość w środowiskach przybrzeżnych, morskich i śródlądowych.
Studium przypadku – Program wzmocnienia cumowania holowników
Regionalny zarząd portu eksploatujący flotę holowników o sile pociągowej 45 ton doświadczył przyspieszonego zużycia kadłuba z powodu częstych manewrów pchania i przytrzymywania przy kontenerowcach o nośności przekraczającej 50 000 DWT. Istniejący system błotników cylindrycznych wykazywał niewystarczającą stabilność boczną, co prowadziło do nierównomiernego ściskania i lokalnych uszkodzeń. Hongruntong Marine dostarczył wzmocnione błotniki typu D o średnicy 350 mm ze zoptymalizowaną twardością mieszanki gumowej w celu poprawy rozłożenia powierzchni styku. Po instalacji podczas zaplanowanego suchego dokowania, operatorzy statków zgłosili zauważalnie płynniejszą absorpcję uderzeń i zmniejszone wibracje podczas manewrów. Po 20 miesiącach eksploatacji wyniki inspekcji potwierdziły minimalne ścieranie powierzchni i brak pęknięć strukturalnych. Zarząd portu następnie znormalizował konfigurację typu D dla całej swojej floty holowników ze względu na poprawę bezpieczeństwa operacyjnego i zmniejszenie częstotliwości konserwacji.
Specyfikacje
| Nazwa produktu | Błotniki typu D |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokowydajna guma naturalna |
| Kolor | Czarny i wymagania klienta |
| Typ | Stałe gumowe błotniki typu D |
| Standard | HGT2866-2016, PIANC2002 |
| Absorpcja energii | 147kN do 920kN |
| Siła reakcji | 5.1KN-M do 64KN-M |
| Zastosowanie | Port, dok, nabrzeże itp. |
| A | B | C | D | E | F | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *Uwaga: Inne rozmiary można dostosować do wymagań. | |||||||
| A | B | C | D | E | F | G | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
Cechy
Mechanizm progresywnej absorpcji energii
Przekrój w kształcie litery D umożliwia kontrolowane odkształcenie pod rosnącym obciążeniem. Zamiast gwałtownego ściskania, geometria zapewnia stopniową krzywą siły reakcji, która skutecznie rozprasza energię kinetyczną. Zmniejsza to szczytowe naprężenia na poszyciu kadłuba statku i konstrukcjach wspierających nabrzeże. Równowaga strukturalna między elastycznością a sztywnością zapewnia przewidywalną wydajność podczas powtarzalnych cykli uderzeń.
Formulacja mieszanki o wysokiej odporności na ścieranie
Hongruntong Marine wykorzystuje specjalnie opracowane mieszanki gumowe zaprojektowane z myślą o wysokiej wytrzymałości na rozciąganie i rozdarcie. Powierzchnia zewnętrzna zachowuje integralność nawet pod ciągłym tarciem o stalowe kadłuby lub malowane powierzchnie. Testy laboratoryjne potwierdzają silną odporność na pękanie powierzchni, minimalizując długoterminowe degradacje spowodowane zużyciem mechanicznym.
Stabilność strukturalna pod długotrwałym ściskaniem
W przeciwieństwie do profili gumowych o niższej gęstości, błotniki te zachowują stabilność wymiarową pod wpływem stałych obciążeń statycznych. Wewnętrzna struktura materiału zapobiega trwałemu odkształceniu, zapewniając stałą zdolność odbicia przez cały okres użytkowania. Ta cecha jest kluczowa w strefach pływowych, gdzie statki pozostają w długotrwałym kontakcie ze ścianami nabrzeża.
Trwałość środowiskowa i ochrona UV
Mieszanka gumowa zawiera dodatki antyoksydacyjne i antyozonowe, które znacznie zwiększają odporność na działanie światła słonecznego i surowego klimatu morskiego. Dostępny jest opcjonalny materiał EPDM do instalacji w regionach tropikalnych lub o wysokim promieniowaniu UV, zachowujący elastyczność w szerokim zakresie temperatur od –25°C do +75°C.
Zastosowania
Operacje holowników portowych i statków roboczych
Błotniki typu D są szeroko stosowane wzdłuż sekcji dziobowych i bocznych kadłubów holowników, które wykonują manewry pchania, eskortowania i cumowania. Konstrukcja zapewnia skuteczną ochronę boczną, zachowując jednocześnie manewrowość statku i minimalizując przenoszenie wibracji na konstrukcję kadłuba.
Nabrzeża handlowe o średnim obciążeniu

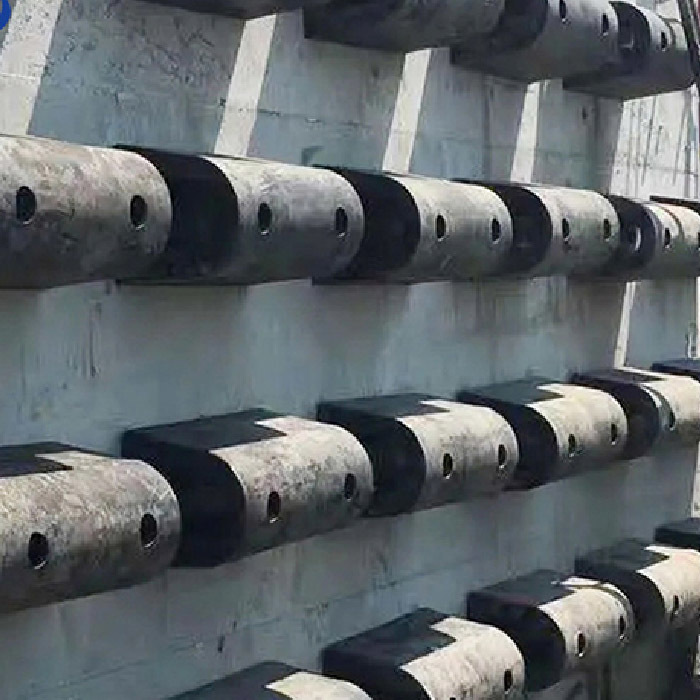

W terminalach wielofunkcyjnych obsługujących statki towarowe, floty rybackie i handlowe przybrzeżne, błotniki typu D zapewniają niezawodną ochronę bez nadmiernych wymagań dotyczących wzmocnienia konstrukcji. Ich kompaktowy, a jednocześnie wytrzymały profil sprawia, że idealnie nadają się do modernizacji istniejących obiektów cumowniczych.
Systemy dróg wodnych śródlądowych i barek
W operacjach logistycznych śródlądowych, gdzie statki często operują na wąskich drogach wodnych, błotniki typu D zapewniają niezawodną odporność na uderzenia boczne i obniżone koszty konserwacji dzięki odpornej na ścieranie powierzchni i stabilnemu zachowaniu podczas ściskania.
Dlaczego wybrać Hongruntong Marine
Filozofia projektowania zorientowana na inżynierię
Hongruntong Marine podchodzi do każdego projektu poprzez analizę techniczną, a nie standardowe dostawy z katalogu. Obliczenia obciążeń, uwzględnienie wyporności statku i ocena częstotliwości cumowania są włączane do procesu wyboru w celu zapewnienia optymalnej wydajności błotników. To podejście oparte na inżynierii gwarantuje niezawodność w rzeczywistych warunkach operacyjnych.
Zaawansowana wiedza w zakresie mieszania gumy
Nasz wewnętrzny zespół inżynierów materiałowych opracowuje autorskie formuły gumowe dostosowane do specyficznych wymagań środowiskowych i mechanicznych. Każda mieszanka przechodzi rygorystyczne testy wytrzymałości na rozciąganie, wydłużenia, twardości i starzenia przed zatwierdzeniem produkcji. Zapewnia to spójne zachowanie mechaniczne i długą żywotność.
Precyzyjna produkcja i kontrola jakości
Produkcja odbywa się z zachowaniem ścisłych tolerancji wymiarowych, aby zagwarantować dokładne dopasowanie podczas instalacji. Każda partia jest sprawdzana pod kątem spójności twardości, jednorodności gęstości i integralności powierzchni. Dokumentacja jakościowa z możliwością śledzenia jest przechowywana do weryfikacji projektu i wymagań zgodności.
Długoterminowe wsparcie techniczne i dostosowanie

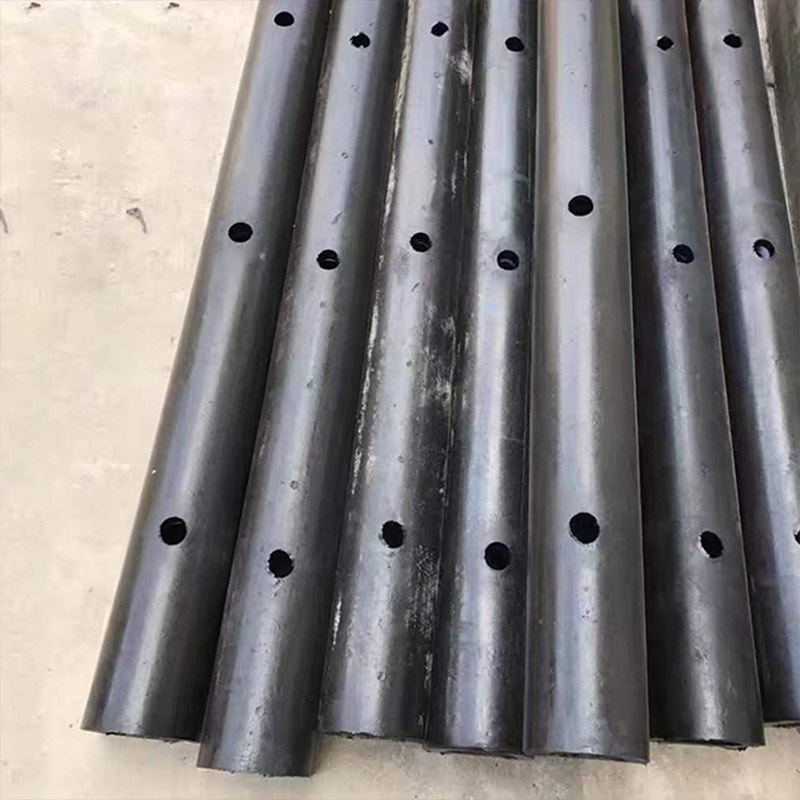

Zapewniamy kompletne rysunki techniczne, zalecenia dotyczące instalacji i bieżące konsultacje dotyczące wydajności. Dostępne są niestandardowe długości, wstępnie nawiercone konfiguracje montażowe i różne twardości, aby dopasować się do unikalnych wymagań operacyjnych. Nasza obsługa posprzedażna zapewnia ciągłą wydajność systemu przez cały cykl życia produktu.
Często zadawane pytania
1. Jaki jest typowy zakres twardości błotników typu D?
Standardowa twardość wynosi od 60 do 80 Shore A, ale można wyprodukować niestandardowe formulacje zgodnie z wymaganiami obciążenia projektu.
2. Czy błotniki typu D można instalować pionowo lub poziomo?
Tak, płaska podstawa montażowa umożliwia elastyczne ustawienie w zależności od konstrukcji i kierunku uderzenia.
3. Jakie jest przewidywane życie serwisowe?
W normalnych warunkach eksploatacji morskiej żywotność zazwyczaj przekracza 8–12 lat, w zależności od częstotliwości uderzeń.
4. Czy dostępne są niestandardowe długości?
Tak, błotniki mogą być dostarczane w określonych długościach ciętych lub w ciągłych sekcjach wytłaczanych.
5. Czy dostarczacie certyfikaty testów materiałowych?
Kompleksowe raporty z właściwości materiałowych i dokumentacja kontroli jakości są dostępne na życzenie.
