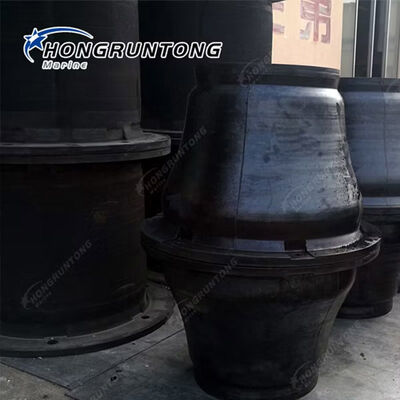

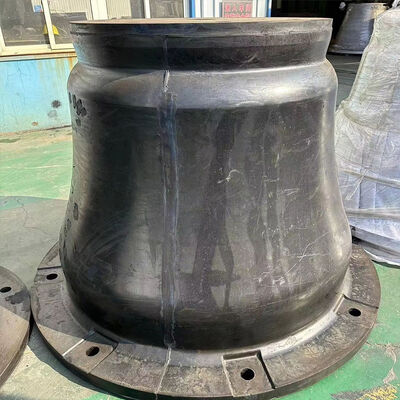

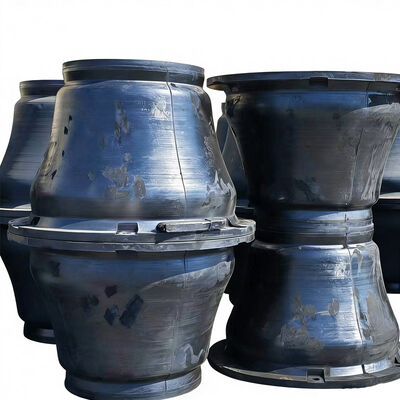

Stożkowe błotniki gumowe Wysoka absorpcja energii Niska siła reakcji Długa żywotność
Opis
Stożkowe błotniki gumowe to zaawansowane, wysokowydajne systemy ochrony nabrzeży morskich, zaprojektowane z myślą o nowoczesnej, ciężkiej infrastrukturze portowej. Zaprojektowane z optymalną geometrią stożkowego korpusu, zapewniają wyjątkową wydajność absorpcji energii w połączeniu z kontrolowaną siłą reakcji, co czyni je idealnymi do środowisk nabrzeżnych o wysokiej energii, takich jak terminale kontenerowe i porty masowe.
Wykonane z najwyższej jakości gumy naturalnej klasy morskiej z dodatkiem wzmocnionego sadzy i związków przeciwstarzeniowych, stożkowe błotniki gumowe zapewniają wysoką wytrzymałość na rozciąganie, doskonałą odporność na ścieranie i długoterminową trwałość przy ciągłym obciążeniu cyklicznym. Standardowe rozmiary wahają się od 300 mm do 2000 mm wysokości, z dostępnymi niestandardowymi konfiguracjami opartymi na szczegółowych obliczeniach energii nabrzeża i specyfikacjach statków.
Stożkowa konstrukcja zapewnia stabilną pracę pod obciążeniami osiowymi, kątowymi i ścinającymi, zmniejszając naprężenia konstrukcyjne na ścianach nabrzeża i minimalizując nacisk kadłuba na statki. Ich modułowa konstrukcja umożliwia integrację z przednimi panelami stalowymi i podkładkami UHMW-PE, poprawiając rozkład nacisku i zmniejszając tarcie powierzchniowe. Błotniki te oferują znaczące korzyści w zakresie kosztów cyklu życia dzięki swojej trwałości, minimalnym wymaganiom konserwacyjnym i długiej żywotności operacyjnej.
Studium przypadku – modernizacja terminalu kontenerowego na głębokiej wodzie
Terminal kontenerowy na głębokiej wodzie obsługujący statki o tonażu do 150 000 DWT wymagał modernizacji swojego przestarzałego systemu błotników ze względu na rosnące rozmiary statków i zwiększone zapotrzebowanie na energię nabrzeżną. Poprzednie błotniki cylindryczne wykazywały nadmierne odkształcenia i nierównomierny rozkład obciążenia, co skutkowało wyższymi kosztami konserwacji i naprężeniami konstrukcyjnymi na ścianie nabrzeża.
Hongruntong Marine dostarczył stożkowe błotniki gumowe 1600H zaprojektowane zgodnie ze szczegółowymi obliczeniami absorpcji energii. System obejmował stalowe panele przednie z podkładkami UHMW-PE w celu optymalizacji rozkładu nacisku na kadłub.
Po instalacji zmierzone siły reakcji na konstrukcję nabrzeża zostały zredukowane przy jednoczesnym zachowaniu wysokiej wydajności absorpcji energii. Operacje nabrzeżne statków stały się bardziej stabilne, szczególnie podczas pływów i warunków wiatru bocznego. Interwały konserwacji zostały znacznie wydłużone, a terminal odnotował poprawę bezpieczeństwa operacyjnego i zmniejszenie długoterminowych naprężeń infrastrukturalnych. Pomyślne wdrożenie wykazało powtarzalną wydajność dla przyszłych faz rozbudowy nabrzeża.
Specyfikacje
| Nazwa produktu | Stożkowe błotniki gumowe |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokiej jakości NR |
| Standard | PIANC, HGT |
| Podkładki czołowe | Dostępne UHMW-PE |
| Certyfikaty | BV, ABS, DNV, LR, SGS, RS, CCS |
| OEM / ODM | Witamy |

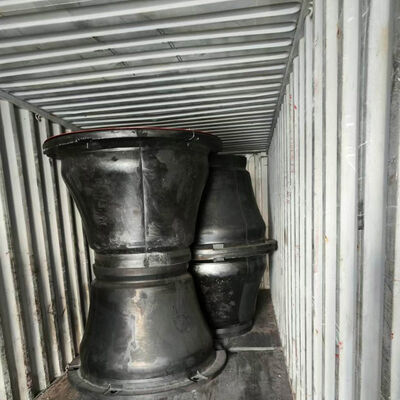

| Szczegóły pakowania | Torby z tworzywa sztucznego PE, a następnie na palecie / zgodnie z Twoją prośbą |
| Zdolność produkcyjna | 3000 sztuk miesięcznie |
| Czas realizacji | 7 dni na prototypowe narzędzia i próbki, 14 dni na formę produkcyjną, 14-28 dni na MOQ |
| Warunki płatności | T/T, L/C, Paypal, Western Union |
| Specyfikacja gumy | ASTM D2000, SAE J200 |
| Model | H | h | F | D | Q | W | d-m | d-n |
| Stożek | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| HM-CRF300 | 300 | 13,5 | 255 | 450 | 195 | 405 | M16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
Cechy
Wysoka wydajność absorpcji energii
Stożkowa geometria umożliwia progresywne odkształcenie pod obciążeniem, pozwalając błotnikowi na pochłonięcie znacznej energii kinetycznej przy jednoczesnym utrzymaniu kontrolowanych poziomów siły reakcji. W porównaniu z konwencjonalnymi błotnikami komórkowymi lub cylindrycznymi, stosunek energii do reakcji jest znacznie poprawiony. Zapewnia to lepszą ochronę statków bez nadmiernego obciążania konstrukcji portowych. Zoptymalizowany kształt minimalizuje również koncentrację naprężeń szczytowych, zwiększając niezawodność konstrukcyjną podczas powtarzających się cykli nabrzeżnych.
Doskonała wydajność pod obciążeniami kątowymi i ścinającymi
Stożkowe błotniki gumowe zachowują integralność strukturalną nawet w złożonych warunkach obciążenia, takich jak ukośne podejście statku i zmiany pływów. Szeroka, stabilna podstawa zapobiega wyboczeniu i nierównomiernym odkształceniom. Jest to szczególnie ważne w portach o dużym natężeniu ruchu, gdzie wyrównanie statku może nie zawsze być idealnie prostopadłe. Błotnik zachowuje przewidywalną wydajność przy wielu kątach kompresji, zapewniając spójną absorpcję energii.
Zaawansowana technologia mieszanki gumowej
Mieszanka gumowa jest formułowana z wysokiej jakości gumy naturalnej wzmocnionej sadzą i dodatkami przeciwutleniającymi. Ta kompozycja zapewnia wysoką wytrzymałość na rozciąganie, doskonałą odporność na rozdarcie i wyjątkową odporność na zmęczenie. Odporność na promieniowanie UV, działanie ozonu i korozję słonej wody zapewnia długoterminową stabilność w trudnych warunkach morskich. Laboratoryjne testy kompresji potwierdzają spójne zachowanie mechaniczne nawet po długotrwałym obciążeniu cyklicznym.
Długa żywotność przy niskich kosztach cyklu życia
Stożkowe błotniki gumowe są zaprojektowane z myślą o trwałości i zmniejszonej częstotliwości konserwacji. Ich stabilność strukturalna i odporność na zmęczenie zapobiegają przedwczesnemu pękaniu lub trwałym odkształceniom. Przy prawidłowej instalacji system może osiągnąć żywotność przekraczającą 15 do 20 lat. Zmniejszone interwały inspekcji i minimalne potrzeby wymiany znacznie obniżają całkowite koszty cyklu życia dla operatorów portów.
Zastosowania
Terminalne dla kontenerów i ładunków masowych
Zaprojektowane dla nabrzeży o dużej przepustowości, obsługujących statki o dużym zanurzeniu ze znaczną energią kinetyczną podczas operacji dokowania.
Terminalne morskie i energetyczne
Nadaje się do obiektów naftowych, gazowych i LNG, gdzie wymagane są kontrolowane siły reakcji w celu ochrony wrażliwego sprzętu załadunkowego.
Doki wojskowe i rządowe
Stosowane w obiektach obronnych i straży przybrzeżnej, gdzie marginesy bezpieczeństwa i niezawodność konstrukcyjna są kluczowe.
Dlaczego wybrać Hongruntong Marine
Profesjonalne wsparcie w zakresie obliczeń inżynieryjnych
Hongruntong Marine zapewnia kompleksową analizę energii nabrzeżnej w oparciu o zanurzenie statku, prędkość podejścia, warunki środowiskowe i konfigurację nabrzeża. Szczegółowe raporty techniczne zapewniają prawidłowy dobór błotników i zoptymalizowaną wydajność. Wsparcie inżynieryjne jest zgodne z międzynarodowymi zaleceniami projektowymi, zapewniając niezawodną wydajność systemu.
Ścisłe standardy produkcji i testowania
Każdy błotnik przechodzi kompleksową kontrolę jakości, w tym weryfikację wymiarów, testy twardości, testy wytrzymałości na rozciąganie i walidację wydajności kompresji. Produkcja odbywa się zgodnie z kontrolowanymi procedurami formowania, aby zapewnić spójną gęstość i integralność strukturalną wszystkich jednostek.
Personalizacja i adaptacyjność projektowa
Firma oferuje elastyczne opcje personalizacji, w tym specjalne mieszanki gumowe, wbudowane płyty stalowe, niestandardowe układy śrub i zintegrowane systemy paneli przednich. Ta adaptacyjność zapewnia kompatybilność zarówno z nowymi konstrukcjami, jak i projektami modernizacyjnymi.
Długoterminowe wsparcie techniczne i niezawodność
Hongruntong Marine zapewnia wskazówki dotyczące instalacji, dokumentację techniczną i usługi konsultacyjne. Klienci korzystają z niezawodnych harmonogramów dostaw, spójnej jakości produktów i długoterminowego wsparcia współpracy w projektach rozbudowy portów.
FAQ
1. Jak określić odpowiedni rozmiar stożkowego błotnika gumowego dla mojego projektu?
Właściwy rozmiar określa się poprzez szczegółowe obliczenia energii nabrzeżnej, które uwzględniają zanurzenie statku, prędkość podejścia, warunki środowiskowe, konfigurację nabrzeża i dopuszczalne limity siły reakcji konstrukcji nabrzeża. Zdecydowanie zaleca się profesjonalną analizę inżynieryjną przed wyborem.
2. Czy stożkowe błotniki gumowe zachowują wydajność w warunkach nabrzeża pod kątem?
Tak, stożkowa geometria jest specjalnie zaprojektowana, aby zapewnić stabilną i przewidywalną absorpcję energii nawet pod kompresją kątową i obciążeniami ścinającymi, zapewniając spójną wydajność w warunkach pływów i wiatru bocznego.
3. Jakie jest przewidywane życie stożkowych błotników gumowych?
Przy prawidłowej instalacji i normalnych warunkach eksploatacji, stożkowe błotniki gumowe mogą osiągnąć żywotność od 15 do 20 lat dzięki swojej odpornej na zmęczenie mieszance gumowej i solidnej konstrukcji.
4. Czy dostępne są niestandardowe specyfikacje dla specjalnych wymagań portowych?
Tak, niestandardowe wysokości, średnice podstawy, wzory śrub, wbudowane płyty i mieszanki mogą być produkowane zgodnie z wymaganiami inżynieryjnymi specyficznymi dla projektu.
5. Czy stożkowe błotniki gumowe wymagają częstej konserwacji?
Nie, wymagają minimalnej konserwacji. Okresowe inspekcje wizualne i sprawdzanie mocowań są zazwyczaj wystarczające, ponieważ mieszanka gumowa jest bardzo odporna na zużycie, starzenie i degradację środowiskową.
