Gumowy fender ciężka konstrukcja łagodzenie uderzeń przeciw korozji długotrwała wydajność
Opis

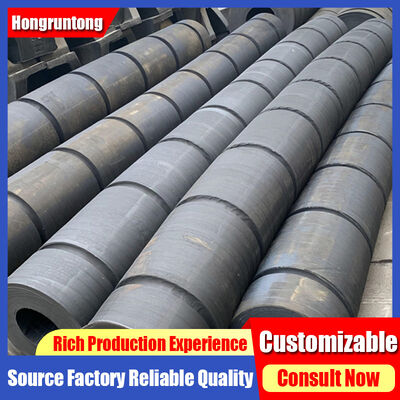

Fendry holownicze są niezbędnymi elementami bezpieczeństwa morskiego, zaprojektowanymi w celu ochrony holowników i statków, którym pomagają podczas kotwiczenia, holowania i eskorty.Te osłony łączą zaawansowaną technologię gumową z wzmocnionymi konstrukcjami stalowymi lub kompozytowymi, aby zapewnić wysoką absorpcję energii, jednolitego rozkładu obciążenia i długotrwałej trwałości w trudnych środowiskach morskich.
Zbudowane z mieszanki wysokiej jakości kauczuku naturalnego i syntetycznego, Fendry Łodzi Towarowych są zoptymalizowane pod kątem elastyczności, odporności na zmęczenie i trwałości środowiskowej.i odporność chemiczna, dzięki czemu osłony mogą wytrzymać długotrwałe działanie promieni słonecznych, słonej wody i wahań temperatury bez degradacji.lub modułowe struktury komórkowe zapewniają przewidywalne zachowanie obciążenia, płynną kompresję i minimalne napięcie szczytowe, chroniące zarówno kadłuby statków, jak i konstrukcje doków.
Stalowe kołnierze lub uchwyty montażowe są precyzyjnie zaprojektowane w celu utrzymania integralności strukturalnej w przypadku powtarzających się uderzeń o wysokiej energii.natomiast podkładki zmniejszające tarcie UHMW-PE na powierzchni bramki zwiększają wydajność przesuwania podczas pchnięć bocznych lub manewrów tylnych, zmniejszając uszkodzenia kadłuba i zwiększając bezpieczeństwo eksploatacji.
Te osłony są odpowiednie do różnych zastosowań, w tym terminali przemysłowych, portów o dużym ruchu, operacji holowania na morzu i stoczni.zmniejszenie wymogów utrzymania, a także zwiększyć bezpieczeństwo załogi, co czyni je niezbędnymi w nowoczesnych operacjach holowania.
Tytuł sprawy: Modernizacja floty holowniczej w północnoeuropejskim terminalu kontenerowym
A leading Northern European container terminal sought to upgrade its tug fleet’s fender systems after recurring incidents of minor hull damage and excessive wear during high-frequency container ship berthingsPoprzednie osłony wykazywały nierównomierne pochłanianie energii i nieprzewidywalne szczytowe siły reakcji, co prowadziło do nieefektywności operacyjnej, zwiększone koszty konserwacji i obawy o bezpieczeństwo załogi.
Zespół inżynierów przeprowadził kompleksową analizę, oceniając przesunięcie holownika, flarę łuku, prędkość zbliżenia,zmiany pływoweZaawansowane symulacje z elementów skończonych wykryły obszary wysokiego naprężenia na kadłubach holowników i potencjalne punkty przeciążenia podczas pchnięć bocznych,manewry tylne, oraz miejsc przystosowania dla wielu statków.
W oparciu o ustalenia Hongruntong zaprojektował niestandardową serię modułowych osłon cylindrycznych i komórkowych z wzmocnionymi stalowymi flansami i grubiutkimi płytami przesuwnymi UHMW-PE.Wybór wielowarstwowych związków gumowych dla wysokiej odporności na zmęczenieStalowe kołnierze były obrobione CNC, chronione przed korozją i precyzyjnie połączone z gumą w celu zapewnienia długotrwałej integralności strukturalnej.
Instalacja została przeprowadzona w ramach zaplanowanych okresów konserwacji, zapewniając precyzyjne ustawienie dla jednolitego kontaktu kadłuba.wskaźniki wydajności wykazały znaczącą poprawę: obciążenie kadłuba zmniejszyło się o ponad 85%, cykle konserwacji zostały wydłużone, a załoga zgłosiła płynniejszą obsługę przy zmniejszeniu wstrząsów i ruchów bocznych podczas szybkich kotwiczeń.Pomimo częstych uderzeń o wysokiej energii ze strony statków o długości przekraczającej 250 metrów, osłony wykazały minimalne zużycie, co potwierdza ich niezawodność i długotrwałość.
Ten projekt pokazuje, w jaki sposób zaawansowane projektowanie materiałów, precyzyjna inżynieria i konstrukcja modułowa mogą znacząco poprawić wydajność floty holowniczej, zmniejszyć koszty utrzymania,i zwiększyć bezpieczeństwo eksploatacji w środowiskach terminali kontenerowych o wysokiej częstotliwości.
Specyfikacje
| Miejsce pochodzenia | Chiny |
| Nazwa marki | Hongruntong Marine |
| Nazwa produktu | Fendry do holowników |
| Materiał | Wysokiej jakości kauczuk naturalny |
| Gwarancja | 3 lata |
| Standardowy | Wymagania w zakresie ochrony środowiska |
| Wytrzymałość na rozciąganie | ≥ 16 MPA |
| Twardość | ≤ 82 Brzeg A |
| Długość życia | 15-20 lat |
| Usługa | OEM lub ODM |
| Kolor | Wymagania klientów |
| Zastosowanie | Łódź holownicza, łódź robocza itp. |
| D*d | E | Amaks. | Bmaks. | C | M | F | L |
| 250*125 | 190 | 200 | 570 | 500 | 75 | 300 | 2-13 metrów w jednym odcinku lub połączone na dłuższą długość |
| 300*150 | 225 | 225 | 600 | 700 | 75 | 350 | |
| 380*190 | 280 | 225 | 650 | 800 | 100 | 400 | |
| 400*200 | 300 | 250 | 670 | 800 | 100 | 400 | |
| 450*225 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 480*240 | 350 | 250 | 700 | 850 | 100 | 400 | |
| 500*250 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 540*270 | 375 | 280 | 730 | 900 | 100 | 400 | |
| 600*300 | 450 | 300 | 800 | 900 | 125 | 500 | |
| 700*350 | 500 | 350 | 870 | 950 | 125 | 500 | |
| 800*400 | 600 | 350 | 930 | 1000 | 125 | 500 | |
| 900*450 | 675 | 350 | 1000 | 1100 | 150 | 500 |
Cechy
Wysokiej wydajności wchłanianie energii
Fendry do holowników są zaprojektowane do maksymalnego pochłaniania energii w szerokim zakresie prędkości uderzenia i rozmiarów statków.umożliwiają płynne sprężanie i jednolite rozkład obciążeniaZmniejsza to napięcia na ciągniku i statku wspomaganym, minimalizując deformacje kadłuba, obciążenia konstrukcyjne i wymagania konserwacyjne.Modelowanie obliczeniowe zapewnia optymalne krzywe siły reakcyjnej, zapewniając przewidywalną wydajność podczas złożonych operacji kotwiczenia.
Wytrzymałe związki gumowe
Strzelby wykorzystują wielowarstwowe mieszaniny gumowe z syntetycznymi i naturalnymi składnikami, wzmocnione włóknami o wysokiej wytrzymałości.i wyższą wytrzymałość podczas zmęczeniaNawet po tysiącach załadunków guma zachowuje elastyczność, stabilność wymiarową i zdolność absorpcji energii, zapewniając długotrwałe działanie w trudnych środowiskach morskich.
Silne wzmocnienie strukturalne
Stalowe kołnierze i uchwyty montażowe są precyzyjnie zaprojektowane, obrobione CNC i chronione przed korozją, aby zachować integralność strukturalną w przypadku powtarzających się uderzeń o wysokiej energii.Kontrolowany proces wulkanizacji zapewnia silną wiązkę gumy i stali, podczas gdy podkładki zmniejszające tarcie UHMW-PE minimalizują zużycie kadłuba i poprawiają siłę przesuwania podczas manewrów bocznych lub tylnych.i bezpieczeństwa eksploatacji przez cały okres użytkowania.
Modułowy, elastyczny projekt

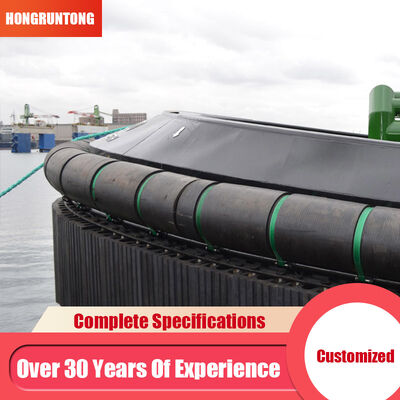

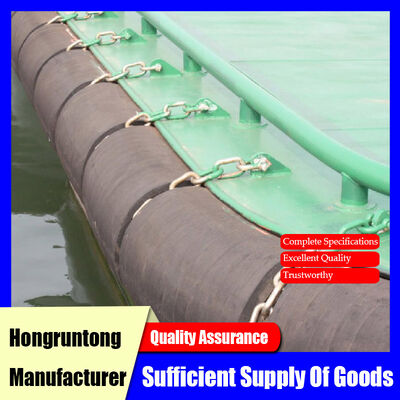

Fendry są modułowe i mogą być instalowane na łuku, boku i rufie.i konfiguracje montażowe umożliwiają dostosowanie do różnych rozmiarów holowników i wymagań operacyjnychModułowa wymiana zmniejsza czas przestojów operacyjnych i koszty utrzymania,przy jednoczesnym zapewnieniu operatorom elastyczności w konfigurowaniu charakterystyki pochłaniania energii dla konkretnych scenariuszy kotwiczenia lub klas statków.
Wnioski
Terminalów kontenerowych i ładunkowych o wysokiej częstotliwości
Fendry zapewniają stałe pochłanianie energii podczas wielokrotnych kotwiczeń statków o różnej geometrii kadłuba, zmniejszając utrzymanie i przestoj, chroniąc jednocześnie holowniki i statki wspomagane.
Terminały przemysłowe i ropopochodne
Wpływy wysokiej energii z tankowców i nośników chemicznych są skutecznie wchłaniane, chroniąc holowniki przed naprężeniem kadłuba i uszkodzeniami strukturalnymi, zapewniając jednocześnie bezpieczeństwo eksploatacji.
Operacje holowania i eskorty na morzu
Fendry chronią holownicy podczas pchnięć bocznych, manewrów tylnych i operacji holowniczych w dynamicznym środowisku morskim.Podkładki zmniejszające tarcie i materiały absorbujące dużą energię utrzymują stabilność naczynia i zapobiegają uszkodzeniu konstrukcji.
Dlaczego wybrać Hongkong Marine
Kompleksowe rozwiązania inżynierskie
Hongruntong zapewnia szczegółową analizę energii kotwiczenia, modelowanie elementów skończonych i ocenę operacyjną w celu optymalizacji konstrukcji płaszcza dla typu statku, częstotliwości i warunków środowiskowych.
Zaawansowane doświadczenie w zakresie materiałów
Związki gumowe są zaprojektowane z myślą o wysokiej wytrzymałości na rozciąganie, odporności na zmęczenie, stabilności na promieniowanie UV i trwałości chemicznej.Wzmocnione kołnierze i podkładki UHMW-PE zapewniają długoterminową integralność konstrukcyjną w przypadku powtarzających się uderzeń o wysokiej energii.
Dostosowywalne i modułowe projekty
Modułowa konstrukcja umożliwia wymianę poszczególnych jednostek bez suchego dokingu.zmniejszenie czasu przestoju i kosztów utrzymania.
Usługi wsparcia i utrzymania cyklu życia
Hongruntong zapewnia nadzór nad instalacją, monitorowanie wydajności, rutynowe inspekcje i audyty po instalacji, zapewniając maksymalną żywotność osłon, efektywność operacyjną i bezpieczeństwo załogi.
Częste pytania
P1: Czy te osłony mogą obsługiwać powtarzające się przystanki o wysokiej energii?
Odpowiedź: Tak, wielowarstwowe kompozyty gumowe, wzmocnione kołnierze i zoptymalizowana geometria zapewniają stałe pochłanianie energii i minimalny odbiór w tysiącach miejsc.
P2: Czy osłony są kompatybilne z różnymi rozmiarami holowników?
Odpowiedź: Tak. Wymiary, zdolność odchylenia i konstrukcja kołnierza można dostosować do różnych rozmiarów ciągnika i wymagań operacyjnych.
P3: Jak funkcjonują osłony w trudnych warunkach środowiskowych?
Odpowiedź: Materiały są odporne na promieniowanie UV i ozonowe, chronione przed korozją i zaprojektowane pod kątem wahań temperatury, wysokiej soli i narażenia na działanie chemiczne, zapewniając stałą wydajność.
Q4: Jakie procedury konserwacji zaleca się?
Odpowiedź: co 6-12 miesięcy sprawdzać śruby, kołnierze, powierzchnie gumowe i podkładki UHMW-PE.
P5: Jaki jest oczekiwany okres eksploatacji tych osłon?
Odp.: Zazwyczaj 15-20 lat przy odpowiedniej konserwacji, utrzymując integralność materiału i konstrukcji nawet w przypadku częstych załadunków o wysokiej energii.
