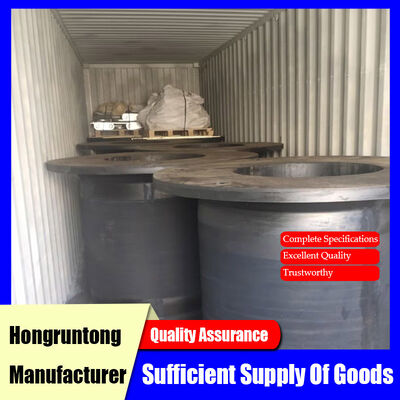

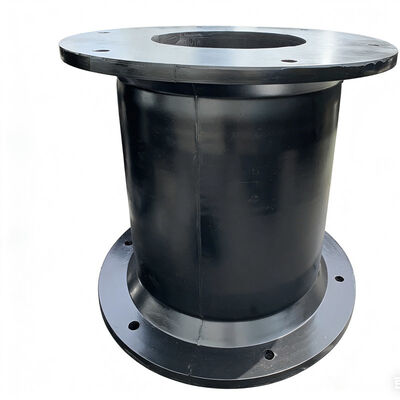

Gumowy odbijacz o dużej wytrzymałości, amortyzujący, antykorozyjny, stabilna wydajność
Opis

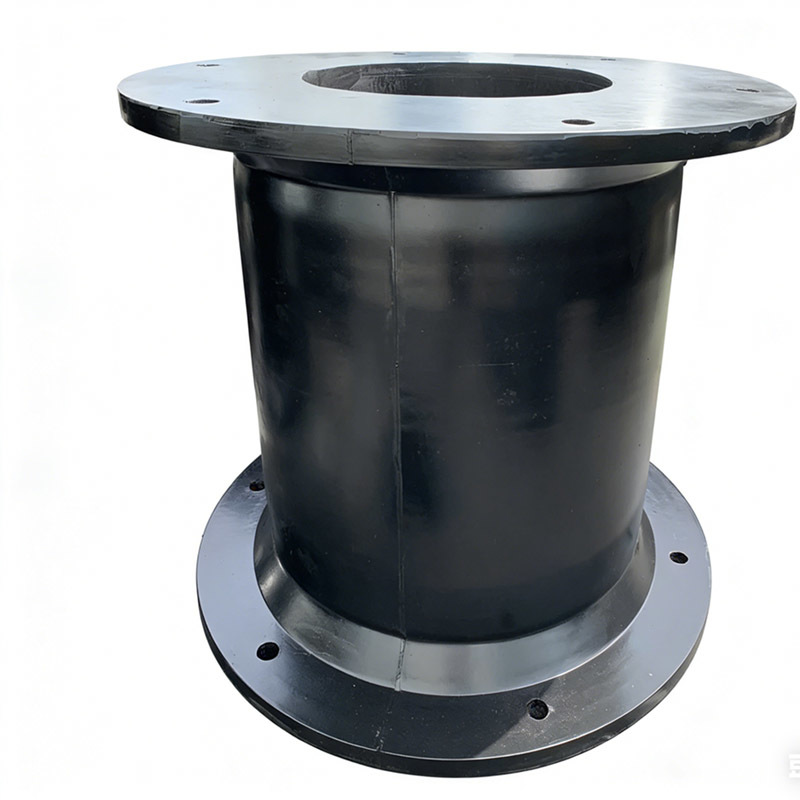

Odbijacze komórkowe są zaprojektowane tak, aby zapewniać doskonałą absorpcję energii, stabilność konstrukcyjną i długotrwałą wydajność w wymagających środowiskach morskich. Ich pusta, cylindryczna struktura komórkowa zapewnia równomierne ściskanie promieniowe podczas cumowania, umożliwiając przewidywalne siły reakcji w szerokim zakresie rozmiarów statków, prędkości podejścia i kątów uderzenia. W przeciwieństwie do odbijaczy stożkowych lub cylindrycznych, konstrukcja komórkowa rozkłada naprężenia równomiernie na całym korpusie gumowym i kołnierzu, minimalizując lokalne odkształcenia, naprężenia ścinające i przedwczesne pękanie gumy. Zapewnia to wysoce spójną krzywą reakcji, co jest niezbędne do ochrony zarówno infrastruktury nabrzeża, jak i kadłubów statków. Materiał odbijacza zawiera mieszanki gumy naturalnej i syntetycznej klasy morskiej z dodatkami antyozonowymi, stabilizującymi UV i odpornymi na starzenie. Te właściwości utrzymują elastyczność, minimalizują trwałe odkształcenia i zwiększają odporność na zmęczenie nawet po tysiącach cykli cumowania. Wzmocnione stalowe kołnierze są precyzyjnie obrabiane, zabezpieczone przed korozją i wulkanizowane do gumowego korpusu, aby zapewnić długotrwałą integralność strukturalną.
Połączenie geometrii komórkowej i wzmocnionych paneli czołowych tworzy system zdolny do obsługi dużej energii cumowania przy jednoczesnym zmniejszeniu nacisku na kadłub. Podkładki UHMW-PE na panelu czołowym dodatkowo zmniejszają tarcie, chronią powłoki kadłuba i poprawiają rozkład kontaktu. Modułowa konstrukcja umożliwia dostosowanie wysokości, średnicy i ugięcia odbijacza do specyficznych wymagań dotyczących absorpcji energii i siły reakcji każdego stanowiska. Ta elastyczność sprawia, że odbijacze komórkowe nadają się do szerokiej gamy terminali, w tym ładunków masowych, kontenerów, tankowców i stanowisk LNG.
Studium przypadku: Molo petrochemiczne w Azji Południowo-Wschodniej
Terminal importu/eksportu petrochemicznego w Azji Południowo-Wschodniej wymagał modernizacji systemu odbijaczy w celu dostosowania do większych tankowców chemicznych. Istniejące odbijacze stożkowe wykazywały przyspieszone zużycie, nierównomierne ściskanie i nieprzewidywalne szczytowe siły reakcji, co stwarzało ryzyko zarówno dla konstrukcji cumowniczej, jak i kadłubów tankowców. Firma Hongruntong Marine została zaangażowana w celu zapewnienia niezawodnego rozwiązania o dużej wydajności.
Inżynierowie przeprowadzili kompleksową analizę energii cumowania, uwzględniając wyporność tankowca, prędkość podejścia, kąty rozchylenia dziobu, zmienność pływów i czynniki środowiskowe, takie jak sezonowe tajfuny. Analiza zidentyfikowała szczytowe zdarzenia energetyczne i obszary nierównomiernego rozkładu naprężeń. Na podstawie tych danych firma Hongruntong zaproponowała serię wytrzymałych gumowych odbijaczy komórkowych ze wzmocnionymi stalowymi kołnierzami i dużymi panelami czołowymi z grubymi nakładkami czołowymi UHMW-PE. Symulacje metodą elementów skończonych potwierdziły, że system odbijaczy zmniejszy szczytowe siły reakcji o ponad 20% i utrzyma stabilne ściskanie podczas cumowania o dużej energii.
Instalacja została zakończona w zaplanowanych oknach konserwacyjnych, z precyzyjnym wyrównaniem kołnierzy i paneli zweryfikowanym pod kątem równomiernego kontaktu z kadłubami statków. Monitorowanie po instalacji przez 24 miesiące potwierdziło doskonałą wydajność: nacisk na kadłub był równomiernie rozłożony, ściskanie gumy pozostało w parametrach projektowych i nie zaobserwowano żadnych uszkodzeń konstrukcyjnych ani deformacji. Częstotliwość konserwacji zmniejszyła się, przestoje zostały zminimalizowane, a bezpieczeństwo operacyjne znacznie się poprawiło. Ten przypadek podkreśla skuteczność gumowych odbijaczy komórkowych w środowiskach o dużej energii i ładunkach chemicznych, gdzie bezpieczeństwo, trwałość i spójna wydajność mają kluczowe znaczenie.
Specyfikacje
| Nazwa produktu | Gumowy odbijacz komórkowy |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokiej jakości guma naturalna |
| Siła reakcji | 29-4626KN |
| Absorpcja energii | 4-6102KNM |
| Twardość | ≤82 Shore A |
| Standard | PIANC2002, HGT2866-2016 |
| Usługa przetwarzania | Formowanie, cięcie |
| Żywotność | 15-20 lat |
| Usługa | OEM lub ODM |
| Cechy | Mocna, solidna, sprawdzona konstrukcja |
| Zastosowanie | Port, dok, nabrzeże itp. |
| Model | H | h | D1 | D2 | n-t |
| Komórka | [mm] | [mm] | [mm] | [mm] | [mm] |
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
Cechy
Spójna reakcja obciążenia-ugięcia
Odbijacze komórkowe zapewniają płynną i przewidywalną krzywą reakcji, zapewniając równomierną absorpcję energii niezależnie od prędkości podejścia lub kąta uderzenia. Geometria pustej komórki rozkłada obciążenie równomiernie, zapobiegając lokalnym szczytom naprężeń i wydłużając żywotność gumy i systemu kołnierzy. Ta funkcja ma kluczowe znaczenie dla terminali obsługujących wiele typów statków o różnych geometriach kadłuba.
Doskonała absorpcja energii
Korpus odbijacza skutecznie pochłania energię w całym zakresie ugięcia, zmniejszając szczytowe obciążenia przenoszone zarówno na statek, jak i na nabrzeże. Pozwala to terminalowi na obsługę większych lub cięższych statków bez ryzyka uszkodzenia powłok kadłuba lub konstrukcji nabrzeża. Konstrukcja minimalizuje wymaganą powierzchnię czołową odbijacza, jednocześnie maksymalizując absorpcję energii, zapewniając opłacalną ochronę.
Odporność na środowisko i zmęczenie
Mieszanka gumowa została zaprojektowana z myślą o długotrwałej wydajności w trudnych warunkach morskich, w tym narażeniu na słoną wodę, promieniowanie UV, wysoką wilgotność i wahania temperatury. Odporność na zmęczenie zapewnia, że powtarzające się cykle kompresji nie prowadzą do pękania, deformacji lub utraty elastyczności. Nawet po tysiącach cumowań odbijacz zachowuje swoją zdolność absorpcji energii i integralność wymiarową.
Wzmocniony kołnierz i niezawodność konstrukcyjna
Stalowy kołnierz jest precyzyjnie zaprojektowany, aby równomiernie rozkładać siłę, zapobiegając oderwaniu lub deformacji pod wpływem ekstremalnych obciążeń. Powłoki odporne na korozję wydłużają żywotność w środowiskach o wysokim zasoleniu lub zanieczyszczeniu. Połączenie kołnierz-guma jest zoptymalizowane poprzez kontrolowaną wulkanizację, tworząc solidne połączenie, które utrzymuje stabilność konstrukcyjną przez cały okres eksploatacji odbijacza.
Zastosowania
Terminaly chemiczne i naftowe o dużej energii
Odbijacze komórkowe pochłaniają duże ilości energii cumowania, chroniąc wrażliwą infrastrukturę i kadłuby statków w obiektach obsługujących tankowce i przewoźników chemicznych.
Terminaly o zmiennych rozmiarach statków
Przewidywalna krzywa reakcji odbijacza pozwala na dostosowanie do stanowisk obsługujących wiele klas statków, zapewniając bezpieczną i spójną absorpcję energii.
Trudne warunki środowiskowe
Trwałe mieszanki gumowe i kołnierze zabezpieczone przed korozją sprawiają, że odbijacze komórkowe nadają się do portów tropikalnych, o wysokim promieniowaniu UV lub o wysokim zasoleniu, zmniejszając częstotliwość konserwacji i przedłużając żywotność.
Dlaczego warto wybrać Hongruntong Marine
Doskonałość inżynieryjna
Hongruntong świadczy pełen zakres usług analizy cumowania, symulacji FEM i obliczania energii. Niestandardowe projekty uwzględniają typ statku, zmienność pływów, kąt cumowania i warunki środowiskowe, aby zoptymalizować wydajność odbijacza.
Zaawansowane materiały i wiedza produkcyjna
Formuły gumowe są precyzyjnie zaprojektowane i testowane pod kątem wytrzymałości na rozciąganie, wydłużenia, odporności na ozon i zmęczenie. Zautomatyzowane procesy wulkanizacji zapewniają spójne sieciowanie, twardość i trwałość we wszystkich odbijaczach.
Wysoka precyzja produkcji stalowych kołnierzy
Stalowe kołnierze i panele są produkowane we własnym zakresie z obróbką CNC, ochroną przed korozją i weryfikacją spawania, zapewniając integralność strukturalną i bezpieczne mocowanie.
Kompleksowe wsparcie cyklu życia
Hongruntong oferuje nadzór nad instalacją, monitorowanie wydajności, planowanie konserwacji i audyty po instalacji. Ta zintegrowana usługa zapewnia maksymalną żywotność odbijacza i bezpieczeństwo operacyjne.
FAQ
P1: Jak gumowy odbijacz komórkowy utrzymuje wydajność w czasie?
O: Zaawansowane mieszanki gumowe, zoptymalizowana konstrukcja kołnierza i solidna konstrukcja zapewniają długotrwałą elastyczność i spójną absorpcję energii nawet po tysiącach cykli.
P2: Czy odbijacze mogą być dostosowane do konkretnych rozmiarów statków?
O: Tak. Wymiary, ugięcie, konstrukcja kołnierza i integracja panelu czołowego mogą być dostosowane do klasy statku i wymagań cumowania.
P3: Jakim warunkom środowiskowym mogą one sprostać?
O: Odbijacz jest odporny na promieniowanie UV, ozon, wysoką wilgotność, wahania temperatury i korozję słoną wodą, dzięki czemu nadaje się do klimatów tropikalnych, subtropikalnych i surowych nadmorskich.
P4: Jaka jest zalecana rutyna konserwacji?
O: Sprawdzaj śruby, wyrównanie kołnierzy, powierzchnie gumowe i panele czołowe co 6–12 miesięcy. W razie potrzeby wymień uszkodzone podkładki lub śruby.
P5: Jaka jest oczekiwana żywotność?
O: Zazwyczaj 15–20 lat, w zależności od częstotliwości statków, energii uderzenia i narażenia na środowisko, przy minimalnej utracie wydajności w czasie.
