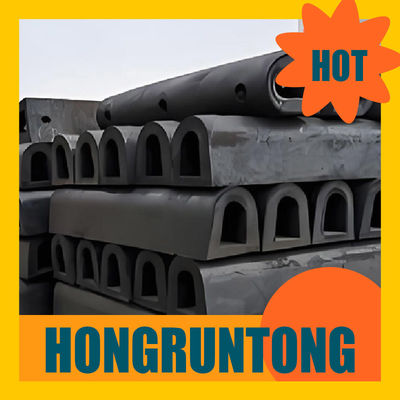

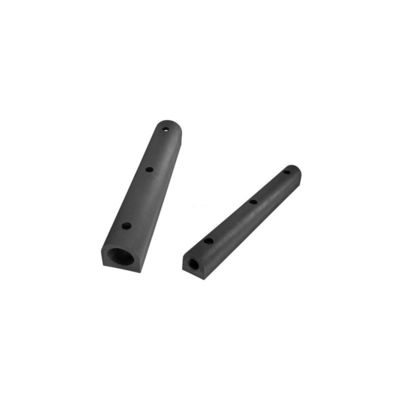

Odbojnica montowana na pomoście Doskonała absorpcja energii Odporna na korozję Łatwa do wymiany
Opis
Odbojnica typu D firmy Hongruntong Marine to zaawansowany system ochrony morskiej przeznaczony dla konstrukcji narażonych na ciągłe działanie fal, zmiany pływów i kontakt z jednostkami pływającymi. Zapewnia niezawodny bufor między statkami a stałymi instalacjami, takimi jak filary mostów, pływające doki i platformy morskie, gdzie zarówno odporność na uderzenia, jak i trwałość środowiskowa mają kluczowe znaczenie.

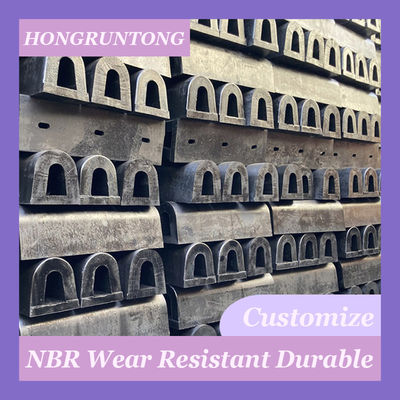

Charakterystyczny profil w kształcie litery D odbojnic pozwala na efektywne pochłanianie energii przy jednoczesnym zachowaniu stabilności konstrukcyjnej. Geometria pustego rdzenia równoważy elastyczność i wytrzymałość, oferując stałą wydajność pod obciążeniami ściskającymi. Każda odbojnica jest wytłaczana ze specjalnie zaprojektowanej mieszanki gumy morskiej, która ma za zadanie chronić przed ozonem, promieniowaniem UV, słoną wodą i wahaniami temperatury.
Studium przypadku – Ochrona mostu morskiego, Norwegia
Most przybrzeżny w zachodniej Norwegii doświadczał częstych drobnych kolizji z łodziami serwisowymi i barkami konserwacyjnymi, zwłaszcza podczas silnych pływów i zimowych sztormów. Poprzednie cylindryczne odbojnice ulegały szybkiemu zniszczeniu, tracąc elastyczność i pękając po dwóch zimach. Hongruntong Marine dostarczyło spersonalizowaną, odporną na zimno odbojnicę typu D, wykorzystując mieszankę elastomeru niskotemperaturowego o zwiększonej odporności na rozdarcie i dodatkach antyozonowych.
Zainstalowane w 2020 roku wzdłuż ścian pomostu, odbojnice typu D wytrzymały od tego czasu ciągłą ekspozycję na zamarzniętą wodę morską, ścieranie przez lód i naprężenia mechaniczne. Po czterech latach raporty z inspekcji nie wykazały żadnych uszkodzeń konstrukcyjnych, ponad 50% redukcji obciążenia uderzeniowego na powierzchniach pomostu i braku utraty wydajności nawet w temperaturach poniżej -25°C. Lokalny urząd morski uznał system za opłacalne, niskomanewrowe rozwiązanie do ochrony mostów przybrzeżnych.
Projekt ten pokazał, jak odbojnice typu D firmy Hongruntong sprawdzają się w ekstremalnych warunkach – zachowując elastyczność, przyczepność i amortyzację w trudnych klimatach i korozyjnych środowiskach morskich.
Specyfikacje
| Nazwa produktu | Odbojnice typu D |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokowydajna guma naturalna |
| Kolor | Czarny i wymagania klientów |
| Typ | Stałe gumowe odbojnice D |
| Standard | HGT2866-2016, PIANC2002 |
| Absorpcja energii | 147kN do 920kN |
| Siła reakcji | 5.1KN-M do 64KN-M |
| Zastosowanie | Port, dok, nabrzeże itp. |
| A | B | C | D | E | F | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *Uwaga: Inne rozmiary można dostosować do wymagań. | |||||||
| A | B | C | D | E | F | G | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
Cechy
Wysoka absorpcja energii i niska siła reakcji
Gruby gumowy korpus i konstrukcja z pustym rdzeniem skutecznie rozpraszają energię cumowania, minimalizując jednocześnie naprężenia reakcyjne na konstrukcjach. Idealne do dokowania dużych statków, gdzie powszechne są duże obciążenia uderzeniowe.
Doskonała odporność na zmęczenie i ściskanie
Opracowana ze wzmocnieniem z sadzy i zaawansowaną technologią wulkanizacji, odbojnica zachowuje elastyczność i kształt nawet po latach ciągłego, ciężkiego użytkowania.
Konfigurowalne profile do dużych obciążeń i opcje montażu
Hongruntong Marine oferuje profile do D800, dostępne w ciągłym wytłaczaniu lub wstępnie pociętych sekcjach modułowych. Systemy montażowe można dostosować do stalowych nabrzeży, betonowych ścian lub pływających doków.
Wydłużona żywotność i efektywność kosztowa
Mieszanka gumowa jest odporna na olej, ozon, promieniowanie UV i wodę morską, co zmniejsza degradację materiału i częstotliwość konserwacji. Długotrwałe użytkowanie minimalizuje całkowite koszty posiadania i przestoje.
Zastosowania
Stocznie i suche doki
Zapewnia ciągłą ochronę podczas dokowania statków, napraw i operacji wodowania, zapewniając bezpieczne i stabilne ustawienie kadłuba.
Przemysłowe terminale ładunkowe i masowe
Chroni nabrzeża obsługujące tankowce, ciężkie ładunki i kontenerowce, gdzie występują powtarzalne uderzenia o dużej energii.
Ciężkie pomosty budowlane na morzu
Zapewnia bezpieczne cumowanie dla ciężkich statków transportowych, dźwigów i barek pomocniczych w strefach budownictwa morskiego.
Dlaczego warto wybrać Hongruntong Marine
Formuła gumy klasy przemysłowej
Hongruntong wykorzystuje zastrzeżone mieszanki związków, które mają na celu osiągnięcie wysokiej wytrzymałości na rozciąganie, doskonałej odporności na rozdarcie i długotrwałego odzysku po ściskaniu. Każda odbojnica przechodzi rygorystyczną kontrolę jakości chemicznej i mechanicznej.
Precyzyjna produkcja i produkcja na dużą skalę
Nasz proces ciągłego wytłaczania zapewnia idealną grubość ścianek i jednolitość profilu. Dzięki nowoczesnym prasom do utwardzania i zautomatyzowanym systemom cięcia, Hongruntong może dostarczać odbojnice o dużej długości z minimalnym łączeniem dla dużych projektów portowych.
Globalne doświadczenie w projektach
Hongruntong zrealizowało duże kontrakty na dostawy odbojnic dla stoczni i terminali w Europie, na Bliskim Wschodzie i w Azji Południowo-Wschodniej. Nasz zespół inżynierów pomaga w doborze optymalnych rozmiarów, obciążeń i konfiguracji montażowych.
Kompleksowe wsparcie w całym cyklu życia
Od konsultacji przedprojektowych po instalację i ocenę wydajności, Hongruntong Marine zapewnia pełną dokumentację techniczną, rysunki CAD i szkolenia konserwacyjne. Klienci otrzymują kompletne rozwiązanie, a nie tylko produkt.
FAQ
1. Jak odbojnice typu D wypadają w porównaniu z odbojnicami pneumatycznymi pod względem wydajności?
Odbojnice typu D nie wymagają pompowania, oferują stabilną wydajność i wymagają mniej konserwacji podczas długotrwałego użytkowania.
2. Czy te odbojnice mogą obsługiwać bardzo duże statki lub tankowce?
Tak, nasze profile do dużych obciążeń (D500–D800) są przeznaczone do cumowania o dużej energii i statków o dużej wyporności.
3. Czy instalacja jest skomplikowana w przypadku nabrzeży przemysłowych?
Nie, konstrukcja z płaskim tyłem umożliwia łatwe przykręcanie lub spawanie do istniejących konstrukcji stalowych lub betonowych przy minimalnych modyfikacjach.
4. Jaka jest oczekiwana żywotność w warunkach dużych obciążeń?
Zazwyczaj 12–15 lat w zależności od częstotliwości cumowania, narażenia na środowisko i praktyk konserwacyjnych.
5. Czy Hongruntong może dostarczyć rysunki techniczne i obliczenia obciążenia?
Zdecydowanie, każdy projekt obejmuje szczegółowe rysunki, układy montażowe i analizę obciążenia uderzeniowego do zatwierdzenia przez inżynierów.
