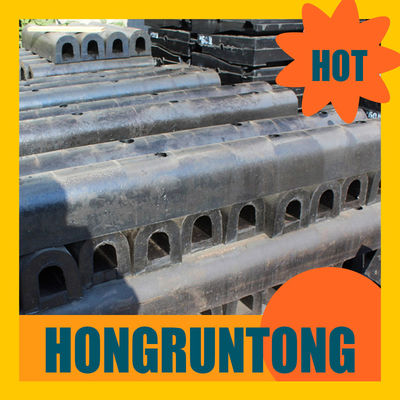

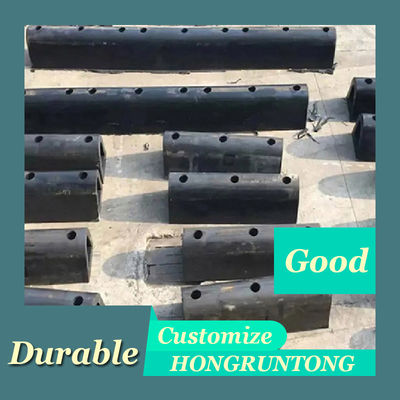

Odbojnica typu D Trwała konstrukcja Wysoka odporność na uderzenia Łatwa instalacja na statkach
Opis

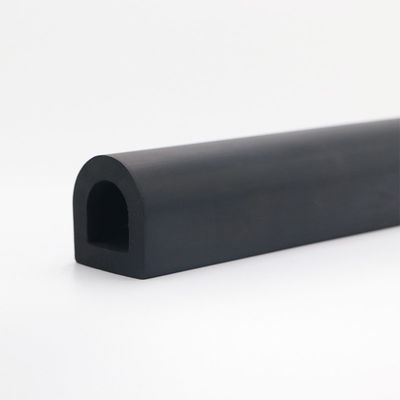

Odbojnica typu D to wszechstronny i wysoce niezawodny system odbojnic morskich, zaprojektowany w celu pochłaniania energii uderzenia między statkami a konstrukcjami nabrzeży. Jej półokrągły kształt „D” zapewnia optymalne połączenie elastyczności i pochłaniania energii, dzięki czemu nadaje się do małych i średnich statków, holowników i łodzi roboczych. Zbudowana z najwyższej jakości gumy morskiej, odbojnica typu D oferuje doskonałą odporność na ozon, słoną wodę, promieniowanie UV i naprężenia mechaniczne. Jej pusta komora wewnętrzna pozwala na znaczne ugięcie pod ciśnieniem, skutecznie redukując siły kolizji i chroniąc zarówno kadłub statku, jak i powierzchnię doku.
Kompaktowy profil odbojnicy pozwala na łatwy montaż na ścianach nabrzeży, holownikach i krawędziach pontonów za pomocą standardowych śrub lub systemów łańcuchowych. Proces produkcji wytłaczania zapewnia stałą grubość ścianek i jednolite właściwości fizyczne, gwarantując niezawodność działania w trudnych warunkach morskich.
Studium przypadku – Port w Rotterdamie, Holandia
Średniej wielkości flota holowników działająca w porcie w Rotterdamie doświadczyła powtarzających się uszkodzeń krawędzi kadłuba podczas operacji cumowania z powodu częstego kontaktu z betonowymi nabrzeżami. Tradycyjne kwadratowe odbojnice oferowały wysoką sztywność, ale niską absorpcję energii, co prowadziło do nadmiernego naprężenia uderzeniowego. Firma Hongruntong Marine została zlecona wymianę starego systemu na niestandardowe odbojnice typu D, formowane ze odpornej na ścieranie mieszanki gumy naturalnej i syntetycznej.
Po instalacji pomiary terenowe wykazały 35% redukcję deformacji kadłuba podczas dokowania i 50% wzrost wydajności pochłaniania energii w porównaniu z konwencjonalnymi gumowymi blokami. Interwał konserwacji wymiany odbojnic wydłużył się z 18 miesięcy do ponad 5 lat. Klient zgłosił również poprawę wyrównania cumowania i płynniejsze operacje statków, szczególnie w przypadku wahań pływowych. Projekt ten zademonstrował trwałość i opłacalność odbojnic typu D firmy Hongruntong w wymagających warunkach portowych.
Specyfikacje
| Nazwa produktu | Odbojnice typu D |
| Nazwa marki | Hongruntong Marine |
| Materiał | Wysokowydajna guma naturalna |
| Kolor | Czarny i wymagania klientów |
| Typ | Stałe gumowe odbojnice D |
| Standard | HGT2866-2016, PIANC2002 |
| Absorpcja energii | 147kN do 920kN |
| Siła reakcji | 5.1KN-M do 64KN-M |
| Zastosowanie | Port, dok, nabrzeże itp. |
| A | B | C | D | E | F | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 70 | 30 | 15 | 30 | 45 | 80 | 90 - 130 | 200 - 300 |
| 100 | 45 | 15 | 30 | 50 | 100 | 90 - 130 | 200 - 300 |
| 125 | 60 | 20 | 40 | 60 | 125 | 110 - 150 | 250 - 300 |
| 150 | 75 | 20 | 40 | 75 | 150 | 110 - 150 | 250 - 300 |
| 150 | 80 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 25 | 50 | 100 | 200 | 130 - 180 | 300 - 400 |
| 200 | 100 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 250 | 125 | 30 | 60 | 125 | 250 | 140 - 200 | 350 - 450 |
| 300 | 150 | 30 | 60 | 150 | 300 | 140 - 200 | 350 - 450 |
| 350 | 175 | 35 | 75 | 175 | 350 | 140 - 200 | 350 - 450 |
| 380 | 190 | 35 | 75 | 190 | 380 | 140 - 200 | 350 - 450 |
| 300 | 150 | 35 | 75 | 175 | 400 | 140 - 200 | 350 - 450 |
| 400 | 200 | 35 | 75 | 200 | 400 | 140 - 200 | 350 - 450 |
| 500 | 250 | 45 | 90 | 250 | 500 | 160 - 230 | 400 - 500 |
| *Uwaga: Inne rozmiary można dostosować do wymagań. | |||||||
| A | B | C | D | E | F | G | H | K |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| 100 | 25 | 10 | 30 | 15 | 100 | 50 | 90 - 130 | 200 - 300 |
| 150 | 30 | 12 | 65 | 20 | 150 | 75 | 110 - 150 | 250 - 350 |
| 200 | 45 | 15 | 75 | 25 | 200 | 100 | 130 - 180 | 300 - 400 |
| 250 | 50 | 20 | 100 | 30 | 250 | 125 | 140 - 200 | 350 - 450 |
| 300 | 60 | 25 | 125 | 30 | 300 | 150 | 140 - 200 | 350 - 450 |
| 350 | 70 | 25 | 150 | 35 | 350 | 175 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 175 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 400 | 80 | 30 | 200 | 35 | 400 | 200 | 140 - 200 | 350 - 450 |
| 500 | 100 | 30 | 250 | 35 | 500 | 250 | 140 - 200 | 350 - 450 |
Cechy
Wysoka absorpcja energii przy niskiej sile reakcji
Konstrukcja wewnętrznego pustego rdzenia odbojnicy pozwala na doskonałe ugięcie, równomiernie rozkładając energię uderzenia na powierzchni styku. W porównaniu z tradycyjnymi kwadratowymi lub cylindrycznymi odbojnicami, odbojnice typu D zapewniają lepszy stosunek energii do reakcji, zapewniając skuteczną ochronę zarówno doku, jak i statku.
Doskonała odporność na warunki atmosferyczne i wodę morską
Skład mieszanki zawiera środki antyozonowe i stabilizatory UV, utrzymując elastyczność i wydajność podczas długotrwałego narażenia na warunki morskie. Minimalizuje to pękanie powierzchni i degradację materiału, zapewniając długoterminową niezawodność.
Elastyczny montaż i adaptacja
Płaska powierzchnia tylna umożliwia łatwą instalację na płaskich lub zakrzywionych kadłubach za pomocą śrub, łańcuchów lub wbudowanych stalowych pasków. Hongruntong może dostarczyć odbojnice o niestandardowych długościach, wstępnie nawierconych konfiguracjach lub ciągłych wytłoczeniach dla specyficznych wymagań konstrukcyjnych.
Niskie koszty konserwacji i długa żywotność
Zaprojektowana z myślą o wydłużonej żywotności eksploatacyjnej, odbojnica typu D wymaga minimalnej konserwacji. Rutynowe czyszczenie i kontrola wystarczą do utrzymania optymalnej funkcjonalności. Wiele instalacji pozostawało w pełni sprawnych przez ponad 10 lat bez większych remontów.
Zastosowania
Konstrukcje portowe i pomostowe
Chroni ściany nabrzeży i krawędzie pomostów przed uderzeniami statków podczas cumowania i mocowania, zapewniając długotrwałe bezpieczeństwo konstrukcyjne.
Holowniki i łodzie robocze
Instalowane wzdłuż burt lub dziobu w celu pochłaniania energii kolizji podczas holowania lub manewrowania.
Drogi wodne śródlądowe i pontony
Zapewnia płynne dokowanie i zapobiega ścieraniu kadłuba w portach rzecznych, dokach pływających i terminalach promowych.
Dlaczego warto wybrać Hongruntong Marine
Zaawansowana inżynieria materiałowa
Hongruntong stosuje zastrzeżony proces mieszania gumy, łączący polimery naturalne i syntetyczne, aby uzyskać optymalną wytrzymałość na rozciąganie, wydłużenie i odporność na ściskanie. Każda partia jest testowana pod kątem twardości, odporności na rozdarcie i regeneracji po deformacji.
Precyzyjny proces produkcji
Korzystając z wysokowydajnego sprzętu do wytłaczania i wulkanizacji, każda odbojnica zachowuje jednolitą gęstość i grubość ścianek. Dokładność wymiarowa zapewnia idealne wyrównanie i spójne zachowanie podczas ugięcia podczas uderzenia.
Globalne doświadczenie projektowe
Hongruntong Marine dostarczyło systemy odbojnic do ponad 60 portów na całym świecie, dostosowując produkty do różnych warunków środowiskowych i obciążeniowych. Każda instalacja jest wspierana przez rysunki techniczne, osprzęt montażowy i pełny serwis posprzedażny.
Zrównoważony rozwój i zapewnienie jakości
Produkcja jest zgodna z normami ISO 9001 i ISO 14001. Materiały gumowe nadają się w pełni do recyklingu, a odpady produkcyjne są zminimalizowane. Wszystkie produkty przechodzą 100% kontrolę wizualną i wymiarową przed wysyłką.
FAQ
1. Jakie rozmiary są dostępne dla odbojnic typu D?
Standardowe rozmiary wahają się od D100 do D500, a na życzenie dostępne są niestandardowe długości do 20 metrów.
2. Jak instalowane są odbojnice typu D?
Instalację można wykonać za pomocą śrub, łańcuchów lub stalowych pasków w zależności od powierzchni montażowej i typu statku.
3. Czy odbojnice mogą być dostarczane w ciągłych długościach?
Tak, można wyprodukować ciągłe wytłaczanie do 10 metrów, zmniejszając potrzebę stosowania połączeń.
4. Jaka jest typowa żywotność?
Przy odpowiedniej konserwacji odbojnice typu D Hongruntong mogą wytrzymać 8–15 lat w zależności od warunków użytkowania.
5. Czy dostępne są opcje kolorystyczne?
Standardowy kolor to czarny, ale szary, niebieski i niestandardowe kolory można uzyskać za pomocą pigmentów stabilnych na promieniowanie UV.
