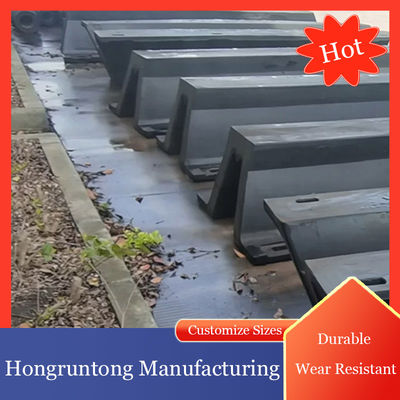

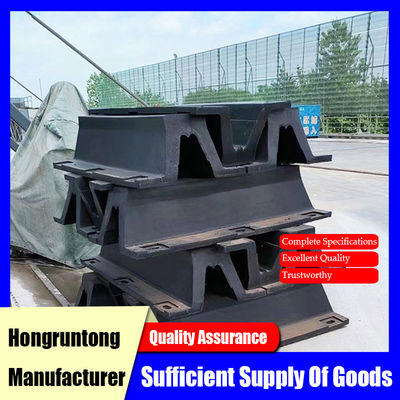

Ochraniacz doku typu V, wysoka odporność na uderzenia, trwała wytrzymałość, łatwa instalacja
Opis

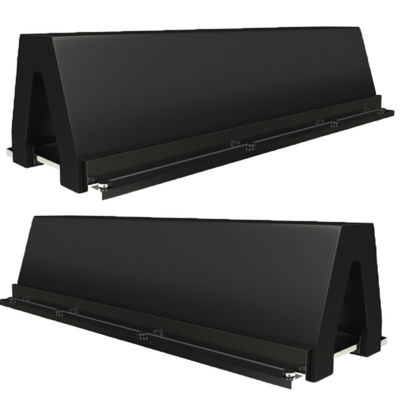

Ochraniacz gumowy łukowy to wysokowydajne rozwiązanie do ochrony doków, zaprojektowane tak, aby wytrzymać ciągłe uderzenia podczas cumowania w wymagających środowiskach morskich. Jego łukowa struktura w kształcie „V” zapewnia wysoce wydajną krzywą ugięcia obciążenia, umożliwiając doskonałe pochłanianie energii przy minimalnych siłach reakcji na ścianę nabrzeża. Zbudowany z najwyższej jakości gumy klasy morskiej wzmocnionej polimerami syntetycznymi, zapewnia długotrwałą trwałość i niezawodność pod ciągłym obciążeniem eksploatacyjnym.
Ten ochraniacz jest preferowanym wyborem dla portów, terminali i stoczni, które wymagają równowagi między wytrzymałością, ekonomią i efektywnością przestrzeni. W przeciwieństwie do ochraniaczy cylindrycznych lub komórkowych, kompaktowa konstrukcja korpusu ochraniacza łukowego oferuje doskonały stosunek wydajności do rozmiaru, co czyni go idealnym do ciasnych przestrzeni cumowniczych i projektów modernizacyjnych. Gładka powierzchnia czołowa zapewnia równomierne rozłożenie nacisku na kadłub statku, zmniejszając ryzyko otarć lub lokalnych uszkodzeń.
Dostępne w standardowych rozmiarach od 200H do 1000H, ochraniacze łukowe Hongruntong są zaprojektowane tak, aby spełniać międzynarodowe standardy jakości i bezpieczeństwa, zapewniając niezawodne działanie dla wszystkich klas statków handlowych, morskich i przybrzeżnych.
Studium przypadku: Modernizacja stoczni w Europie Północnej
Duża północnoeuropejska stocznia specjalizująca się w budowie statków przybrzeżnych potrzebowała solidnego systemu odbojnicowego dla swojego nowego nabrzeża wyposażeniowego. Istniejące panele drewniane szybko się niszczyły, powodując częste przerwy w konserwacji i otarcia kadłuba na ukończonych statkach. Wyzwaniem było wdrożenie rozwiązania odbojnicowego zdolnego do pochłaniania dużej energii uderzenia ze statków o masie do 25 000 DWT, przy jednoczesnym zachowaniu kompaktowych wymiarów instalacji.
Hongruntong Marine dostarczyło gumowe ochraniacze łukowe typu V1000H ze zintegrowanymi stalowymi płytami tylnymi i czołowymi nakładkami z UHMW-PE. Każdy ochraniacz został zamontowany wzdłuż 180-metrowej ściany nabrzeża, zakotwiczony do konstrukcji żelbetowej za pomocą elementów mocujących ze stali nierdzewnej. Po instalacji stocznia zgłosiła 45% redukcję naprężeń uderzeniowych podczas cumowania i całkowitą eliminację uszkodzeń powierzchni kadłuba podczas operacji dokowania.
Po dwóch latach eksploatacji ochraniacze nie wykazywały oznak pękania ani zmęczenia materiału, a interwały inspekcji zostały wydłużone z kwartalnych do rocznych. Projekt potwierdził zdolność ochraniacza łukowego Hongruntong do niezawodnego działania pod dużymi obciążeniami eksploatacyjnymi, jednocześnie zmniejszając całkowite koszty utrzymania w całym cyklu życia.
Specyfikacje
|
Nazwa produktu |
Gumowy ochraniacz łukowy |
|
|
Materiał |
Guma naturalna, guma silikonowa |
|
|
Kolor |
Czarny lub dostosowany do potrzeb |
|
|
Powierzchnia |
Gładka |
|
|
Rozmiar |
Wysokość |
200-1000mm |
|
Długość |
1000-3500mm |
|
|
Wszystkie rozmiary można dostosować |
||
|
Właściwości fizyczne |
Zawartość polimeru |
100% dziewiczy |
|
Temperatura pracy |
-50℃~240℃ |
|
|
Wytrzymałość na rozciąganie |
≥16 Mpa |
|
|
Gęstość |
90+/-5 na 100mm w |
|
|
Twardość |
50-70 (shore A) |
|
|
Wydłużenie |
≥400% |
|
|
Cechy |
1. Odporny na wysoką temperaturę |
|
|
2. Doskonała odporność na rozdarcie, olej i starzenie |
||
|
3. Odporny na kwasy i zasady przemysłowe oraz dobra elastyczność |
||
|
4. Zbudowany zgodnie z PIANC2002 |
||
|
Zastosowanie |
Terminale wielofunkcyjne, rampy RoRo, terminale dla statków pasażerskich, barki |
|
|
Model |
W |
B |
F |
C |
H |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
Cechy
Wysoka absorpcja energii i konstrukcja o niskiej reakcji
Wydajność geometryczna profilu łukowego zapewnia równomierne ugięcie i kontrolowane rozpraszanie energii, chroniąc zarówno kadłuby statków, jak i konstrukcje nabrzeża. Jego liniowa krzywa reakcji na obciążenie zapobiega nagłym skokom siły podczas cumowania o dużej energii, co czyni go odpowiednim do częstych operacji dokowania z udziałem statków o zmiennych rozmiarach.
Formuła mieszanki gumowej premium
Każdy ochraniacz jest wykonany ze specjalnie opracowanej mieszanki gumowej zaprojektowanej z myślą o wysokiej wytrzymałości na rozciąganie, odporności na rozdarcie i wytrzymałości na warunki środowiskowe. Formuła zawiera środki antyozonowe i przeciwstarzeniowe, które zapobiegają twardnieniu powierzchni lub pękaniu spowodowanemu długotrwałym działaniem promieni UV i słonej wody, zachowując elastyczność i niezawodność nawet w ekstremalnych warunkach pogodowych.
Wydajny modułowy system instalacji
Ochraniacze łukowe Hongruntong są wstępnie nawiercone ze standardowymi otworami montażowymi, co pozwala na szybkie i precyzyjne wyrównanie podczas instalacji. System modułowy obsługuje konfiguracje pionowe i poziome, idealne zarówno do projektów modernizacyjnych, jak i nowych konstrukcji. Zintegrowane stalowe płyty i odporne na korozję śruby zapewniają bezpieczne mocowanie na dziesięciolecia eksploatacji.
Zwiększona wydajność z opcjonalnymi nakładkami czołowymi
Aby zmniejszyć tarcie kadłuba i zużycie powierzchni, opcjonalne nakładki czołowe z UHMW-PE lub kompozytu mogą być zintegrowane z korpusem ochraniacza. Nakładki te zwiększają ogólny interfejs uderzenia, zapewniają gładszy kontakt i wydłużają żywotność, minimalizując jednocześnie wymagania konserwacyjne w strefach cumowania o dużym natężeniu ruchu.
Zastosowania

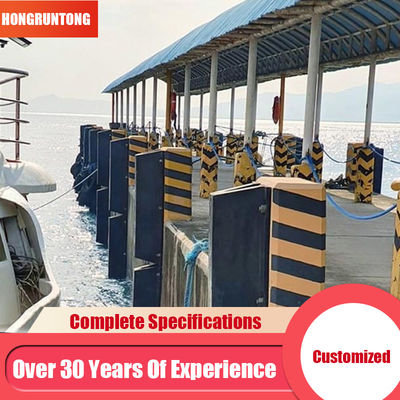

Terminale portowe o dużej wytrzymałości i obiekty do obsługi ładunków masowych
Używane do ochrony wzmocnionych ścian nabrzeża przed uderzeniami dużych statków podczas cumowania. Nadaje się do terminali naftowych, stanowisk ładunkowych i nabrzeży wielofunkcyjnych z częstymi operacjami załadunku.
Przystanie promowe i terminale Ro-Ro
Zapewnia płynne i bezpieczne cumowanie promów i statków typu roll-on/roll-off, szczególnie tam, gdzie precyzyjne wyrównanie i minimalna siła reakcji mają kluczowe znaczenie.
Stocznie budowy i konserwacji statków
Idealny do stanowisk montażowych i doków naprawczych, gdzie integralność kadłuba musi być zachowana podczas powtarzalnych operacji dokowania i wodowania.
Dlaczego warto wybrać Hongruntong Marine
Sprawdzona jakość i zgodność z globalnymi standardami
Gumowe ochraniacze łukowe Hongruntong są produkowane zgodnie z normami ISO 9001 i PIANC, z pełną zgodnością z międzynarodowymi kodeksami bezpieczeństwa portów. Każdy ochraniacz przechodzi testy kompresji mechanicznej, weryfikację wytrzymałości na rozciąganie i przyspieszoną ocenę starzenia, aby zapewnić długoterminową niezawodność.
Innowacje w zakresie materiałów i wzornictwa
Nasz dział badań i rozwoju nieustannie udoskonala techniki mieszania i wulkanizacji gumy, aby zwiększyć sprężystość, elastyczność i odporność na degradację środowiskową. Dzięki zaawansowanym narzędziom symulacyjnym Hongruntong optymalizuje rozkład naprężeń i profil deformacji ochraniacza, aby zapewnić doskonałą wydajność w rzeczywistych warunkach.
Niestandardowe inżynieria dla unikalnych operacji morskich
Projektujemy i dostarczamy dostosowane systemy odbojnicowe w oparciu o specyficzne obliczenia energii cumowania, klasy statków i geometrie doków. Każdy projekt jest wspierany rysunkami CAD, danymi symulacyjnymi FEA i szczegółowymi instrukcjami instalacji, aby zapewnić precyzję działania i bezpieczeństwo operacyjne.
Wsparcie na całym świecie i serwis w całym cyklu życia
Hongruntong zapewnia globalne pokrycie logistyczne, szybką dostępność części zamiennych i wsparcie techniczne na miejscu. Nasze dedykowane zespoły serwisowe przeprowadzają inspekcje, programy renowacji i audyty wydajności w całym cyklu życia, aby pomóc klientom w utrzymaniu efektywności operacyjnej przy minimalnych przestojach.
FAQ
1. Jakie rozmiary gumowych ochraniaczy łukowych są dostępne?
Hongruntong oferuje standardowe modele w zakresie od 200H do 1000H, z niestandardowymi wymiarami dostępnymi na życzenie.
2. Czy ochraniacz może być używany w zimnym klimacie?
Tak, nasze mieszanki gumowe są testowane pod kątem elastyczności i wydajności w temperaturach do -40°C, co zapewnia niezawodność w portach arktycznych.
3. Czy ochraniacze łukowe nadają się do doków pływających?
Mogą być używane na konstrukcjach stałych lub półpływających z odpowiednimi ramami montażowymi lub stalowymi płytami tylnymi.
4. Jaka jest zalecana częstotliwość konserwacji?
Wystarczające są wizualne inspekcje co 6 miesięcy. Pełne inspekcje mechaniczne można przeprowadzać corocznie lub po ekstremalnych zdarzeniach cumowniczych.
5. Czy Hongruntong zapewnia konsultacje projektowe?
Zdecydowanie. Nasi inżynierowie zapewniają bezpłatne konsultacje, obliczenia energii i optymalizację projektu, aby zapewnić odpowiedni dobór i instalację ochraniacza.
