Gumowy odbijacz łukowy - wysoka absorpcja energii, długa żywotność, łatwa instalacja
Opis

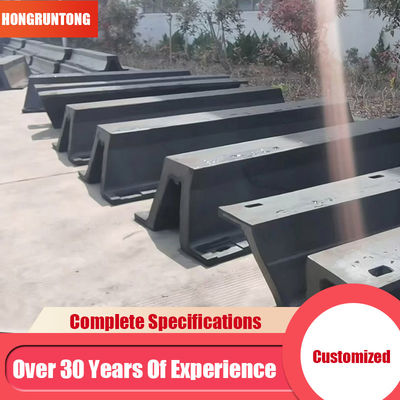

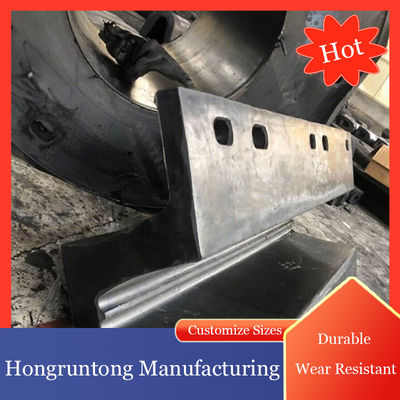

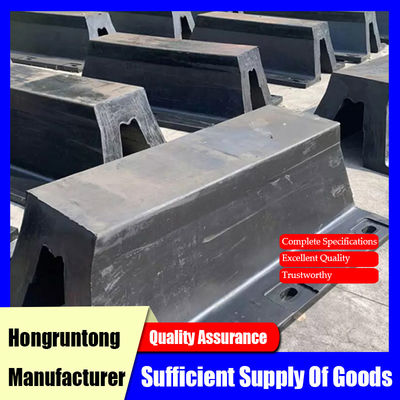

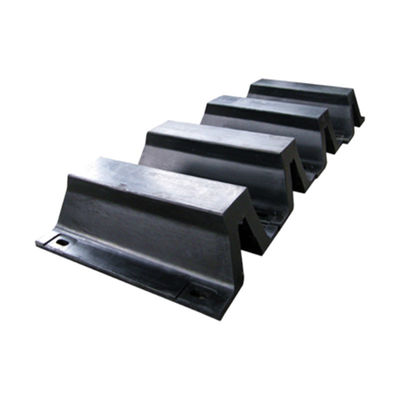

Gumowy odbijacz łukowy to wytrzymały system ochrony nabrzeża, zaprojektowany do pochłaniania energii uderzenia podczas cumowania statków, przy jednoczesnym zachowaniu niskich sił reakcji na konstrukcje nabrzeża. Jego łukowaty korpus, uformowany ze wzmocnionej gumy klasy morskiej, zapewnia stabilny i wydajny wzór deformacji, który gwarantuje niezawodną ochronę statków i doków w różnych warunkach cumowania. Unikalny profil „V” umożliwia optymalny rozkład obciążenia i minimalne ciśnienie na kadłub, co czyni go jednym z najwydajniejszych odbijaczy stałych w przemyśle morskim.
Odbijacze gumowe łukowe Hongruntong są zaprojektowane z myślą o długotrwałej wydajności w wymagających warunkach portowych i morskich. Wyprodukowane z wysokowytrzymałych mieszanek gumy naturalnej i syntetycznej, są odporne na ozon, promieniowanie UV, słoną wodę i zużycie mechaniczne. Kompaktowa konstrukcja umożliwia łatwą instalację i wyrównanie zarówno na nowych, jak i istniejących ścianach nabrzeży, pomostach i molo. Odbijacze mogą być instalowane pionowo lub poziomo i często są łączone z nakładkami czołowymi UHMW-PE lub panelami czołowymi w celu zwiększenia kontroli tarcia i trwałości.
Studium przypadku: Projekt modernizacji portu – Azja Południowo-Wschodnia
Zajęty terminal towarowy w Azji Południowo-Wschodniej borykał się z nadmiernymi uszkodzeniami kadłubów i zużyciem ścian nabrzeża z powodu starzejących się cylindrycznych odbijaczy, które nie radziły sobie z częstymi uderzeniami cumowniczymi statków kontenerowych o nośności 30 000 DWT. Władze portu potrzebowały bardziej kompaktowego, a jednocześnie bardzo trwałego systemu odbojnicowego o ulepszonej absorpcji energii i niższej sile reakcji.
Hongruntong Marine zaprojektowało i dostarczyło gumowe odbijacze łukowe typu V800H, zainstalowane wzdłuż 250-metrowego odcinka stanowiska cumowniczego. Każda jednostka posiadała korpus z gumy o dużej gęstości o twardości 65±5 Shore A i zintegrowane stalowe płyty tylne. Po 12 miesiącach ciągłej eksploatacji inżynierowie portowi odnotowali 38% redukcję naprężeń kontaktowych kadłuba i brak uszkodzeń konstrukcyjnych ściany nabrzeża. Częstotliwość konserwacji znacznie spadła, a terminal osiągnął płynniejsze i szybsze operacje cumowania.
Sukces tej instalacji zademonstrował najwyższą niezawodność odbijaczy łukowych Hongruntong w portach o dużym natężeniu ruchu z ograniczonymi możliwościami konserwacji, potwierdzając ich reputację jako trwałego i opłacalnego rozwiązania dla nowoczesnej infrastruktury morskiej.
Specyfikacje
|
Nazwa produktu |
Gumowy odbijacz łukowy |
|
|
Materiał |
Guma naturalna, guma silikonowa |
|
|
Kolor |
Czarny lub dostosowany do potrzeb |
|
|
Powierzchnia |
Gładka |
|
|
Rozmiar |
Wysokość |
200-1000mm |
|
Długość |
1000-3500mm |
|
|
Wszystkie rozmiary można dostosować |
||
|
Właściwości fizyczne |
Zawartość polimeru |
100% dziewiczy |
|
Temperatura pracy |
-50℃~240℃ |
|
|
Wytrzymałość na rozciąganie |
≥16 Mpa |
|
|
Gęstość |
90+/-5 na 100mm |
|
|
Twardość |
50-70 (shore A) |
|
|
Wydłużenie |
≥400% |
|
|
Cechy |
1. Odporność na wysoką temperaturę |
|
|
2. Doskonała odporność na rozdarcie, olej i starzenie |
||
|
3. Odporność na kwasy i zasady przemysłowe oraz dobra elastyczność |
||
|
4. Zbudowany zgodnie z PIANC2002 |
||
|
Zastosowanie |
Terminale wielofunkcyjne, rampy RoRo, terminale statków pasażerskich, barki |
|
|
Model |
W |
B |
F |
C |
H |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
Cechy
Zoptymalizowana absorpcja energii przy niskiej sile reakcji
Zakrzywiona konstrukcja w kształcie litery V skutecznie przekształca energię uderzenia kinetycznego w kontrolowaną deformację, minimalizując obciążenia reaktywne na konstrukcje dokowe. Zapewnia to stabilne cumowanie statków o różnej wyporności, zmniejszając zmęczenie konstrukcji i chroniąc zarówno statki, jak i zasoby portowe. Odbijacz zachowuje stałą wydajność energetyczną nawet po tysiącach cykli kompresji.
Wzmocniona mieszanka gumowa dla doskonałej trwałości
Każdy odbijacz jest produkowany z najwyższej jakości gumy zmieszanej z polimerami syntetycznymi w celu zwiększenia odporności na rozdarcie, zachowania elastyczności i ochrony środowiska. Skład mieszanki zapewnia wyjątkową odporność na ozon, promieniowanie UV, wodę morską i starzenie, wydłużając żywotność nawet w tropikalnych lub zanieczyszczonych atmosferach morskich.
Kompaktowa konstrukcja i łatwa instalacja
Odbijacze łukowe są lekkie i modułowe, co pozwala na szybką i bezpieczną instalację zarówno na płaskich, jak i zakrzywionych ścianach nabrzeży. Standardowe śruby kotwiące i ocynkowane płyty stalowe zapewniają mocne mocowanie, a opcjonalne nakładki czołowe UHMW-PE zmniejszają tarcie i zużycie powierzchni. Ta kompaktowa konstrukcja sprawia, że idealnie nadają się do projektów modernizacyjnych lub rozbudowy z ograniczoną przestrzenią.
Stała wydajność w różnych temperaturach i pływach
Stabilna elastyczność gumy zapewnia niezawodne działanie w ekstremalnych warunkach klimatycznych — od arktycznych temperatur poniżej zera do wysokiej wilgotności tropikalnej. Nawet podczas ruchu pływów odbijacz zachowuje stałą absorpcję energii i odzyskiwanie kompresji, zapewniając długotrwałą ochronę przy minimalnych wymaganiach konserwacyjnych.
Zastosowania
Porty handlowe i terminale kontenerowe
Zapewnia niezawodną ochronę przed uderzeniami podczas częstego cumowania statków towarowych, masowców i statków kontenerowych. Kształt łuku zapewnia wydajny rozkład energii, chroniąc ściany nabrzeży przed powtarzającymi się naprężeniami cumowniczymi.
Przystanie rybackie i pomosty dla małych jednostek pływających
Idealne dla mniejszych jednostek wymagających kompaktowych, ekonomicznych i trwałych rozwiązań odbojnicowych. Jego elastyczne opcje instalacji sprawiają, że idealnie nadaje się do drewnianych lub betonowych doków o zmiennych warunkach zanurzenia.
Stocznie przemysłowe i obiekty wsparcia offshore
Używane do suchych doków, stanowisk naprawczych i baz zaopatrzeniowych, gdzie występuje częsty kontakt statków. Wysoka odporność odbijacza na ścieranie i stabilna wydajność sprawiają, że nadaje się do wymagających cykli operacyjnych.
Dlaczego warto wybrać Hongruntong Marine
Globalne standardy inżynieryjne i integralność materiałowa
Hongruntong Marine produkuje gumowe odbijacze łukowe zgodnie z wytycznymi ISO 17357, PIANC i IALA. Każdy odbijacz przechodzi testy kompresji, weryfikację wytrzymałości na rozciąganie i przyspieszoną analizę starzenia, aby zapewnić jednolitą jakość i stałą wydajność energetyczną w rzeczywistych warunkach morskich.
Zaawansowana technologia produkcji i mieszanek
Nasze odbijacze są produkowane przy użyciu zaawansowanych technik formowania i wulkanizacji, które gwarantują doskonałe wiązanie i jednolitą gęstość. Mieszanki gumowe są zaprojektowane tak, aby zachować wysoką sprężystość i wytrzymałość mechaniczną nawet podczas ciągłych cykli deformacji, zapewniając długotrwałą wydajność i minimalną degradację.
Niestandardowe projektowanie i integracja systemu
Każdy system odbijaczy jest projektowany zgodnie z parametrami operacyjnymi klienta — wielkością statku, zakresem pływów i prędkością cumowania. Zespół inżynierów Hongruntong wykorzystuje analizę elementów skończonych (FEA) do symulacji absorpcji energii i optymalizacji geometrii odbijacza, zapewniając maksymalne bezpieczeństwo i efektywność kosztową. Opcjonalne panele czołowe, nakładki i niestandardowe ramy montażowe są dostępne do kompleksowej integracji.
Kompleksowa obsługa i globalne wsparcie techniczne
Hongruntong zapewnia pełne wsparcie projektu, od konsultacji projektowych i instalacji na miejscu po długoterminową konserwację i inspekcję. Dzięki centrom serwisowym w Azji, na Bliskim Wschodzie i w Europie, nasza sieć logistyczna zapewnia szybką dostawę i responsywne wsparcie klienta dla międzynarodowych projektów portowych i morskich.
FAQ
1. Jak długo zazwyczaj wytrzymuje gumowy odbijacz łukowy?
W zależności od użytkowania i narażenia na środowisko, gumowe odbijacze łukowe zazwyczaj wytrzymują 10–20 lat przy odpowiedniej konserwacji.
2. Czy odbijacze łukowe można dostosować do konkretnych układów stanowisk cumowniczych?
Tak, odbijacze mogą być produkowane w różnych wysokościach, długościach i stopniach twardości, aby pasowały do unikalnych warunków konstrukcyjnych lub pływowych.
3. Czy potrzebne są dodatkowe nakładki czołowe?
Do kontaktu o wysokim tarciu lub statków o stalowych kadłubach zaleca się stosowanie nakładek czołowych UHMW-PE lub gumowych w celu zmniejszenia ścierania i przedłużenia żywotności.
4. Jak należy konserwować odbijacze?
Sprawdzaj wizualnie co 6–12 miesięcy pod kątem zużycia powierzchni lub poluzowania śrub. Czyść regularnie i wymieniaj zużyte nakładki, jeśli są wyposażone.
5. Czy Hongruntong zapewnia wsparcie przy instalacji?
Tak, oferujemy pełne rysunki techniczne, osprzęt montażowy i nadzór na miejscu, aby zapewnić prawidłową instalację i wydajność.
