C1300H Stożkowe gumowe błotniki Naval Industrial PIANC2002 Specyfikacje dla łodzi dokującej
Opis

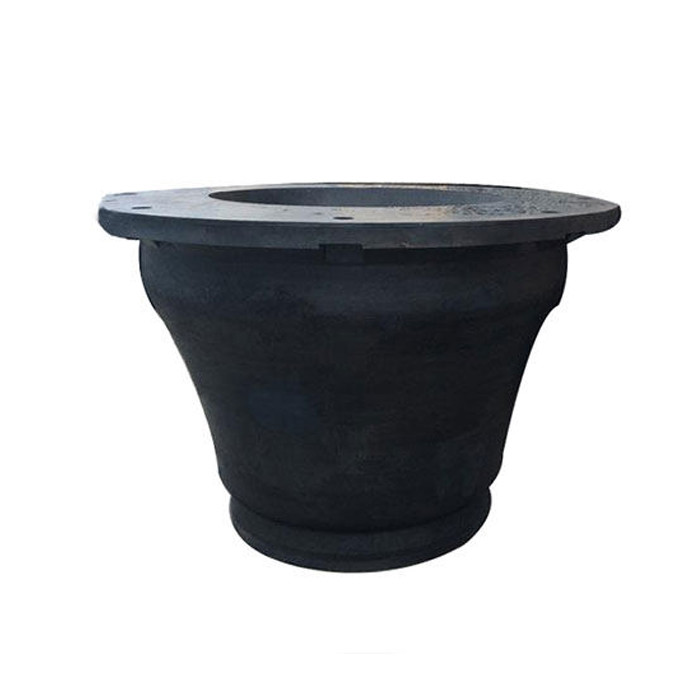

Odbojnice gumowe w kształcie stożka morskiego są bardziej odpowiednie do cumowania większych statków.Gumowe błotniki stożkowe są generowane z morskich gumowych błotników komórkowych, dzięki czemu mogą być stosowane do dowolnych portów zainstalowanych w morskich gumowych błotnikach komórkowych.
Błotnik stożkowy ma specjalny kształt nadwozia i jest wyposażony w nakładki na twarz z UHMW-PE.Taka konstrukcja powiększyłaby powierzchnie styku między statkiem a korpusem odbojnic morskich, zmniejszając wzajemne tarcie.Błotniki gumowe stożkowe mają lepsze osiągi w porównaniu z niektórymi innymi typami błotników morskich.Można go skompresować w 70% i odzyskać do swojego prototypu.Dlatego też, jeśli wymagana jest nadmierna kompresja, dobrym rozwiązaniem będą gumowe błotniki stożkowe.
Specyfikacje
| Nazwa produktu |
C1300H Stożkowe gumowe błotniki Naval Industrial PIANC2002 Specyfikacje dla łodzi dokującej |
| Materiał |
Kauczuk naturalny |
| Twardość |
55 Brzeg A |
| Usługa przetwarzania |
Formowanie, cięcie |
| Wytrzymałość na rozciąganie |
≥18 MPA |
| Wydłużenie przy zerwaniu |
≥400% |
| Wygląd zewnętrzny |
Bez zlewów, pustek, linii dziania, pęknięć i błysków |
| Aplikacja |
Dok, port, nabrzeże, łódź |
| Standard |
HGT 2866-2016, PIANK 2002 |
| Rozmiar |
Dostosowane |
| Funkcja |
Odporność na olej |
| Uszczelka |
Palety i skrzynia drewniana |
| Model |
H |
h |
F |
D |
Q |
W |
dm |
dn |
| Stożek |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
| DF-300H |
300 |
13,5 |
255 |
450 |
195 |
405 |
M16 |
20 |
| DF-350H |
350 |
25 |
300 |
570 |
235 |
510 |
M20 |
25 |
| DF-400H |
400 |
18 |
340 |
600 |
260 |
540 |
M20 |
25 |
| DF-500H |
500 |
25 |
425 |
750 |
325 |
675 |
M24 |
30 |
| DF-600H |
600 |
27 |
510 |
900 |
390 |
810 |
M24 |
30 |
| DF-700H |
700 |
32 |
585 |
1050 |
455 |
945 |
M30 |
38 |
| DF-800H |
800 |
36 |
680 |
1200 |
520 |
1080 |
M36 |
44 |
| DF-900H |
900 |
41 |
765 |
1350 |
585 |
1215 |
M36 |
44 |
| DF-1000H |
1000 |
45 |
850 |
1500 |
650 |
1350 |
M42 |
56 |
| DF-1050H |
1050 |
55 |
1030 |
1680 |
900 |
1530 |
M36 |
44 |
| DF-1100H |
1100 |
50 |
935 |
1650 |
715 |
1485 |
M42 |
50 |
| DF-1150H |
1150 |
52 |
998 |
1725 |
750 |
1550 |
M42 |
56 |
| DF-1200H |
1200 |
54 |
1020 |
1800 |
780 |
1620 |
M42 |
50 |
| DF-1300H |
1300 |
59 |
1105 |
1950 |
845 |
1755 |
M48 |
60 |
| DF-1400H |
1400 |
66 |
1190 |
2100 |
930 |
1890 |
M48 |
60 |
| DF-1600H |
1600 |
72 |
1360 |
2400 |
1060 |
2160 |
M48 |
70 |
| DF-1800H |
1800 |
78 |
1530 |
2880 |
1190 |
2430 |
M56 |
76 |
| DF-2000H |
2000 |
80 |
1900 |
3200 |
1540 |
2920 |
M56 |
76 |

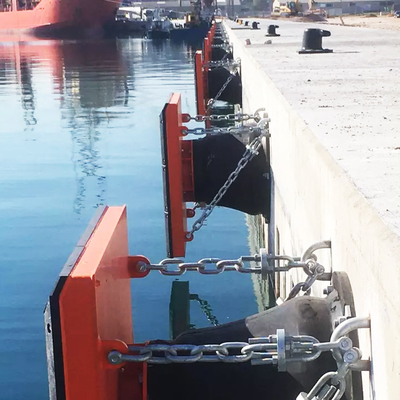

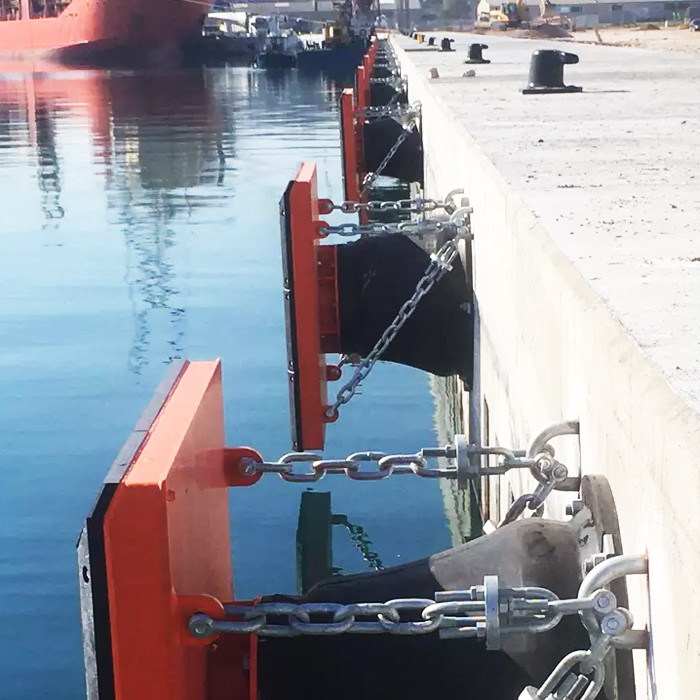

Akcesoria instalacyjne
Przedni panel:Zmniejsza nacisk powierzchniowy i zapobiega uszkodzeniom błotników i łodzi.
Panel twarzy:Zmniejsz współczynnik tarcia, aby chronić kadłub.Polietylen o ultrawysokiej masie cząsteczkowej.
Fabrycznie zainstalowane śruby i nakrętki:Służy do mocowania błotnika do doku.Stal nierdzewna 1Cr18Ni9Ti, SUS304, SUS316 lub cynkowana ogniowo Q235.
Zaprogramowane pierścienie U:Zabezpiecz łańcuch.Q235 malowany lub cynkowany ogniowo.
Śruba kotwiąca:Podłącz akcesoria, takie jak błotniki i panele przednie.Stal nierdzewna (lub ocynkowana ogniowo).
Łańcuch wagowy:Podtrzymuje przedni panel, aby uniknąć ugięcia.Stal nierdzewna 1Cr18Ni9Ti, SUS304, SUS316 lub cynkowana ogniowo Q235.
Łańcuch napinający:Naprężenie dolnej części błotnika ogranicza ugięcie błotnika.Q235 cynkowane ogniowo lub malowane.
Łańcuch ścinający:Zapobiega odkształceniom ścinającym systemu odbojowego.Q235 cynkowane ogniowo lub malowane.
Cechy
1. Znakomity stosunek absorpcji energii do siły reakcji (E/R)
2. Wysoka stabilność na ścinanie
3. Zmniejszenie ciśnienia podczas cumowania
4. Brak utraty wydajności do 10° kąta podejścia
5. Wnęki na kotwy dla łatwiejszej instalacji
Aplikacje
● Terminale kontenerowe i masowe
● Terminale naftowe i gazowe
● Terminale drobnicowe
● Terminale RoRo i rejsowe
● Delfiny i monopale
● Granatowy
